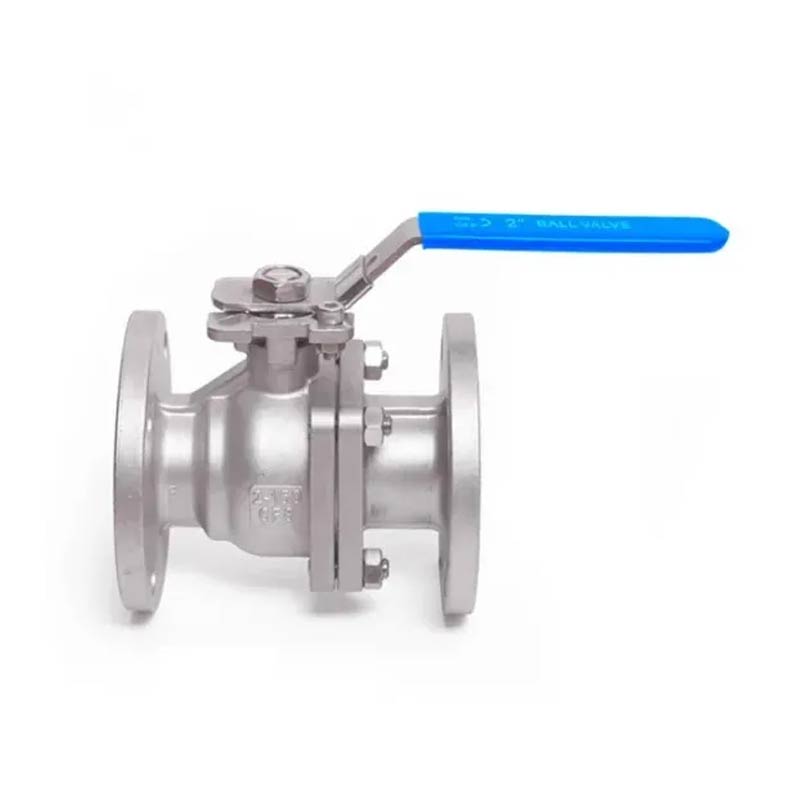

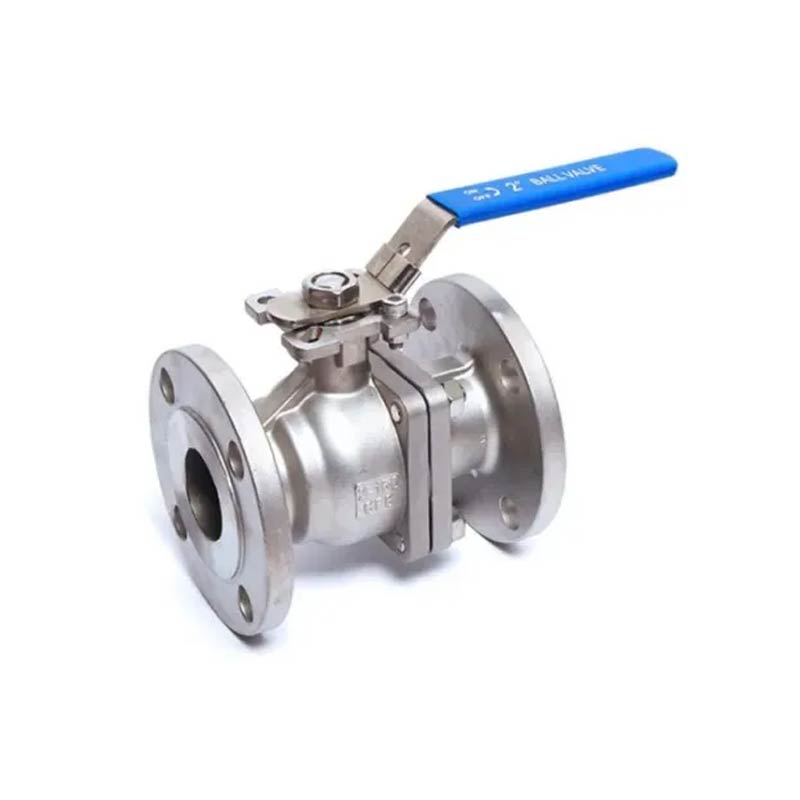

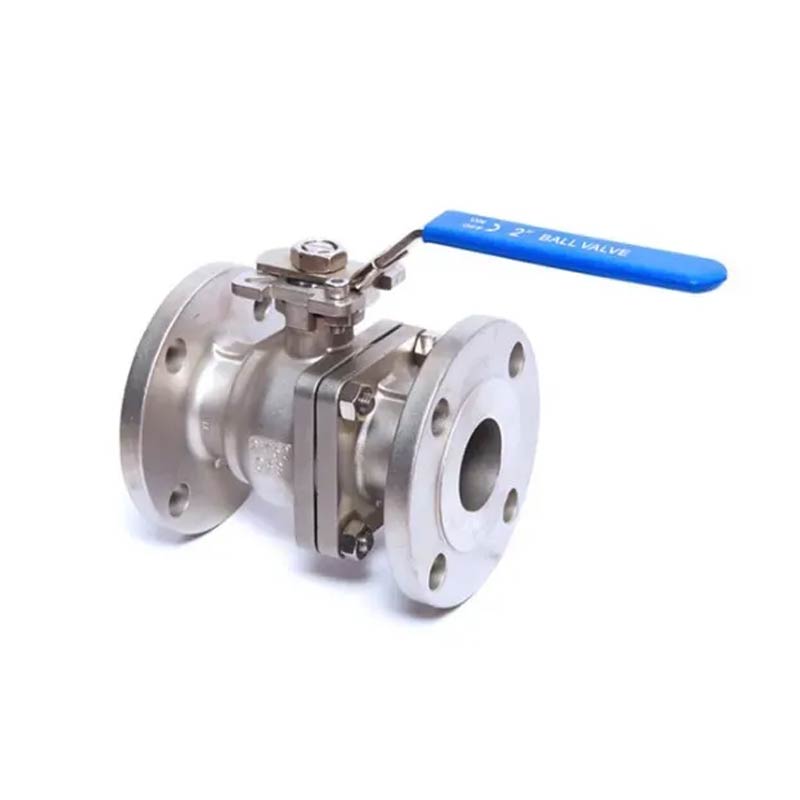

JOEPAI é um fabricante líder de válvulas. O princípio de funcionamento da válvula esférica flutuante com flange de aço inoxidável ANSI CLASS150LB é abrir ou feche a válvula girando o núcleo da válvula. Os interruptores de válvula esférica são leve, pequeno em tamanho, pode ser feito em grandes diâmetros, confiável em vedação, estrutura simples, fácil de manter e a superfície de vedação e a superfície esférica geralmente está em um estado fechado, que não é facilmente corroído pela mídia. Eles são amplamente utilizados em diversas indústrias. Válvulas de esfera flangeadas têm suas vantagens exclusivas, como interruptores sem atrito, menos desgaste vedações, pequeno torque de abertura e fechamento e capacidade de reduzir o tamanho do atuador. Amplamente utilizado em cidades petroquímicas com condições rigorosas de água requisitos de abastecimento e drenagem.
A resistência do fluido é pequena e seu coeficiente de resistência é igual a a de um segmento de tubo do mesmo comprimento.
Estrutura simples, tamanho pequeno e peso leve.
É altamente confiável. O plástico é amplamente utilizado como material de superfície de vedação para válvulas esfera, com bom desempenho de vedação. Também tem sido amplamente utilizado em sistemas de vácuo.
Fácil de operar, abertura e fechamento rápidos, só precisa girar 90° de totalmente aberto a totalmente fechado, conveniente para controle remoto.
Fácil de manter, a estrutura da válvula esférica é simples e o anel de vedação é geralmente móvel, tornando a desmontagem e a substituição relativamente convenientes.
Quando a válvula está totalmente aberta ou totalmente fechada, as superfícies de vedação do a esfera e a sede da válvula estão isoladas do meio. Quando o meio passa através, a superfície de vedação da válvula não será corroída.
Amplamente aplicável, com diâmetros que variam de alguns milímetros a alguns medidores e adequados para aplicações que variam de alto vácuo a alto pressão.
1. Padrão de projeto e fabricação: API 6D, API 608, BS 5351.
2. Padrão de pressão e temperatura: ASME B16.34.
3. Padrão de dimensão face a face: ASME B16.10.
4. Padrão de flange: ASME B16.5, ASME B16.47.
5. Padrão de teste e inspeção: API 598, API 6D.
| Nome do produto | Válvula de esfera flangeada flutuante de aço inoxidável 2pc Ansi 150lb |
| 1. Materiais | SS304/316/304L/316L (CF8/CF8M/CF3/CF3M), WCB, etc. |
| 2. Tamanho | 1/2 ~ 8 polegadas (DN15 ~ DN200) |
| 3. Padrão de rosca | ISO9001 e marcação, TS |
| 4. Porto | Porto completo |
| 5. Pressão de Trabalho | 150 libras ~ 1500 libras |
| 6. Fim da conexão | Flange |
| 7. Temperatura de trabalho. | -20~300ºC, ou de acordo com os requisitos do cliente para diferentes indústria. |
| 8. Meio Adequado | Água, Gás Natural, Petróleo e algum líquido corrosivo |
| 9. Operado | Operado por alça, dispositivo de travamento é opcional |
| 10. Inspeção e Teste | De acordo com API598 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
