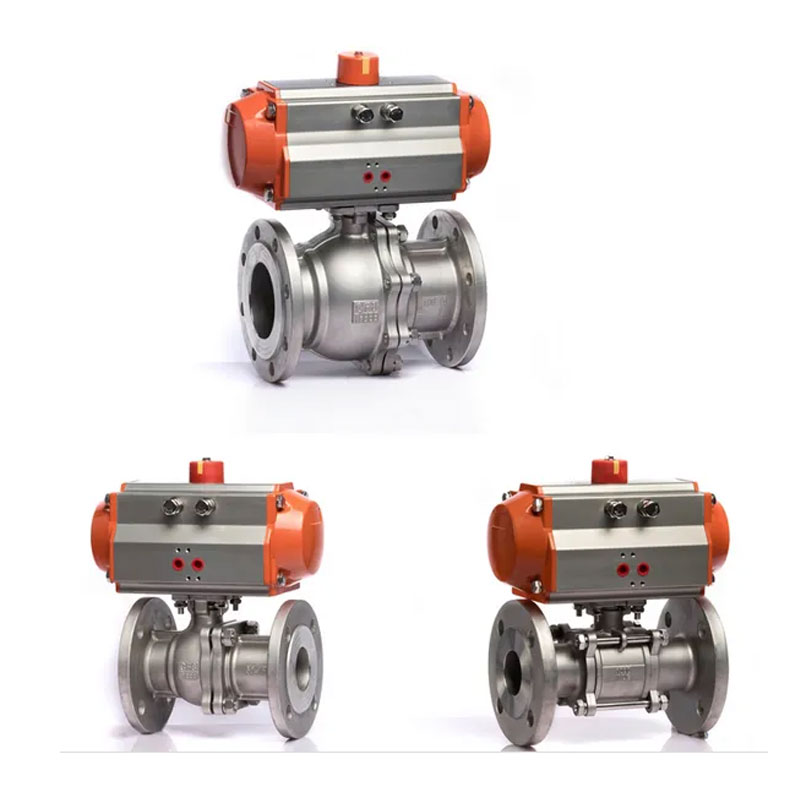

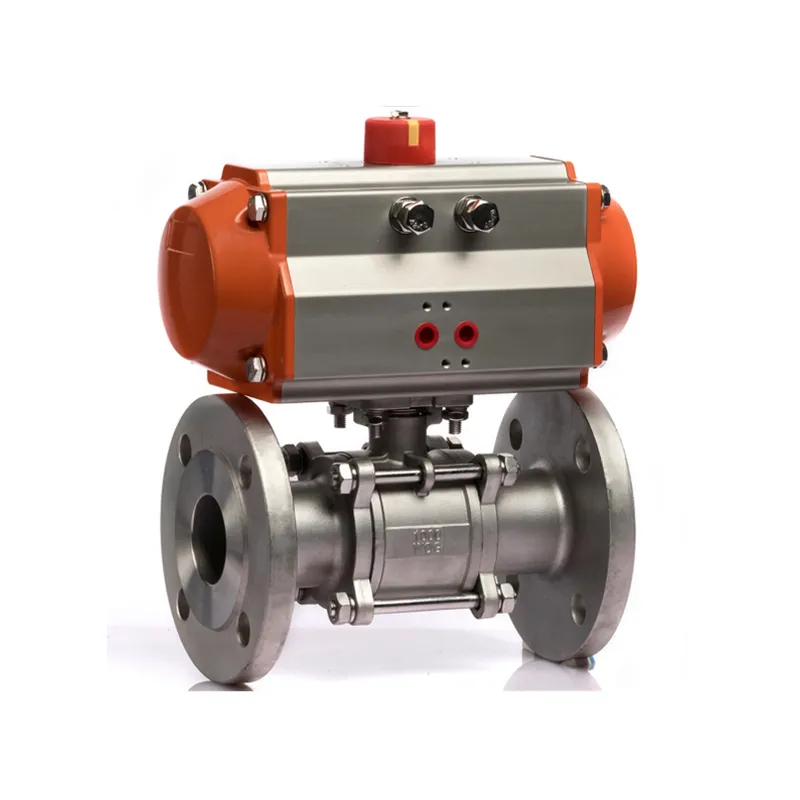

Wenzhou Joepai Valve Co., Ltd. é um fornecedor que integra design, P&D, fabricação e vendas. A válvula esférica flangeada 3PC com atuador pneumático O PN40 produzido é produzido de acordo com os padrões internacionais API, ANSI, JIS, ISO, DIN, GOST, BS e padrões nacionais JB, GB.
A empresa também possui projeto de válvula CAD, modelagem tridimensional UG e centros de inspeção e testes de qualidade. Equipamentos de produção poderosos e métodos de teste perfeitos podem efetivamente melhorar a qualidade do produto e proteger eficazmente os interesses dos clientes.
Bem-vindos clientes nacionais e estrangeiros para cooperar sinceramente e criar brilho juntos!
A estrutura da válvula esférica flangeada de três peças permite a conexão on-line direta inspeção e manutenção de válvulas instaladas em tubulações, efetivamente reduzindo o tempo de inatividade do dispositivo e diminuindo os custos.
A estrutura de vedação em forma de cunha da válvula esférica de três peças depende do força mecânica fornecida pela haste da válvula para pressionar a cunha esférica no sede da válvula para vedação, garantindo que o desempenho de vedação da válvula seja não afetado por mudanças na diferença de pressão da tubulação e vedação confiável o desempenho é garantido sob diversas condições de trabalho.
O design de sede única desta série de válvulas esfera elimina o problema de aumento anormal de pressão afetando o uso do meio na câmara da válvula.
A válvula de esfera de padrão americano de três peças apresenta um design de baixo torque e uma haste estruturalmente projetada que pode ser facilmente aberta e fechada com apenas um alça pequena; A função de abertura e fechamento sem atrito resolve o problema das válvulas tradicionais que afetam a vedação devido ao atrito mútuo entre a vedação superfícies.
| PRESSÃO | PN40 |
| DIMENSÕES FACE A FACE | GB/T12221-1989 |
| DIMENSÕES FINAIS DO FLANGE | GB/9113 |
| PROJETO | GB/T12237-1989 |
| TESTE | GB/T13927-1992 |
| PADRÃO DE MATERIAIS | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Porca sextavada | SS304/SS | 9 | Arruela de impulso | PTFE |
| 2 | Parafuso | SS304/SS | 10 | Embalagem | PTFE |
| 3 | Arruela de parafuso | SS304/SS | 11 | Glândula | SS304/SS |
| 4 | Corpo | WCB/CF8M/CF8 | 12 | Lidar | SS304/SS |
| 5 | Boné | WCB/CF8M/CF8 | 13 | Arruela de pressão | SS304/SS |
| 6 | Assento | PTFE | 14 | Porca-caule | SS304/SS |
| 7 | Bola | SS316/SS304/SS | 15 | Capa de plástico | Plástico |
| 8 | Tronco | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
