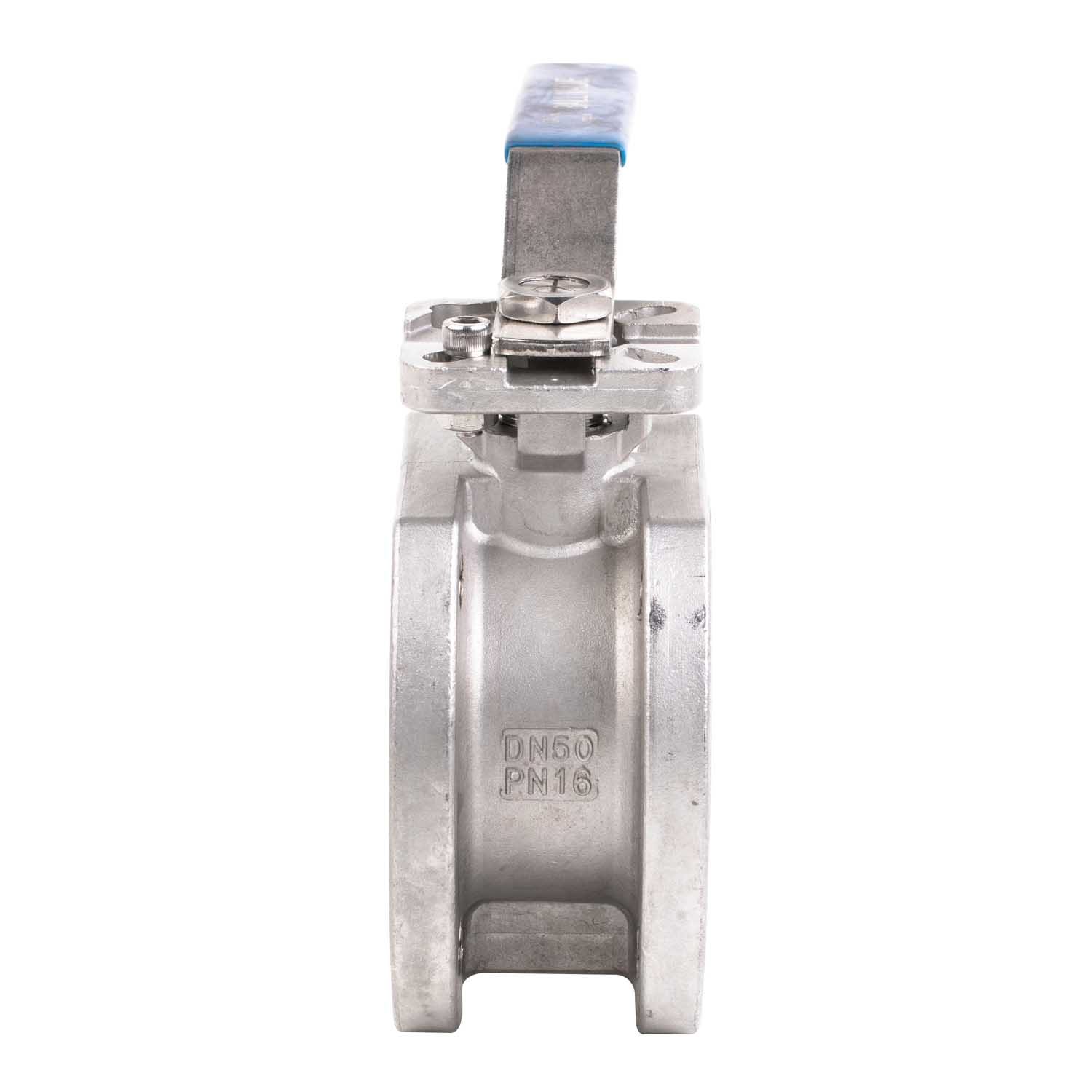

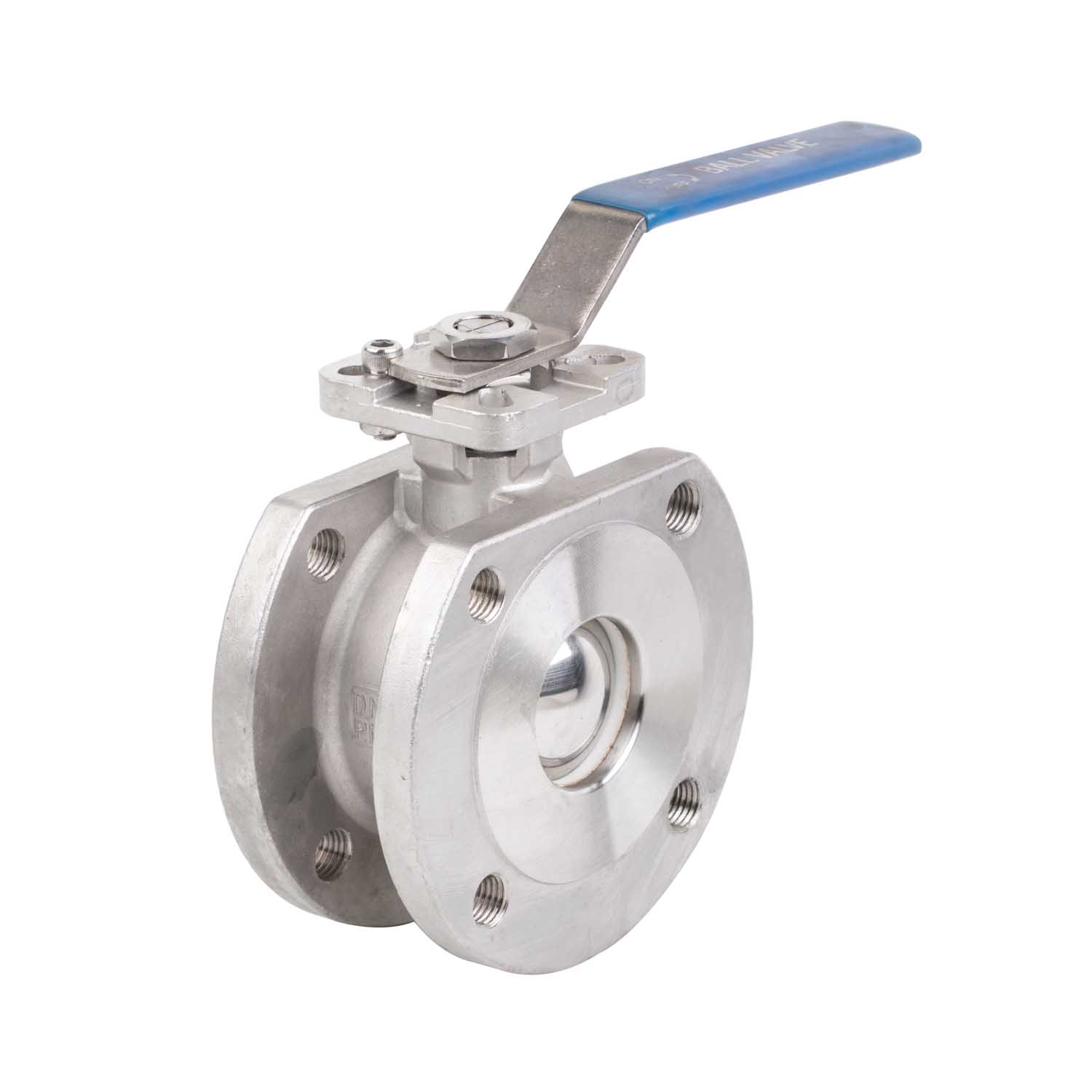

As válvulas esfera monobloco tipo wafer produzidas pelo fabricante JOEPAI com almofada de montagem direta ISO 5211 são dispositivos compactos de controle de fluido fixados diretamente entre os flanges do tubo, ideais para aplicações com espaço limitado e sensíveis ao peso, como plataformas de petróleo offshore e plantas de processamento químico. Com rotação manual de 90°, essas válvulas oferecem excelente desempenho de vedação, alta capacidade de fluxo, baixa resistência ao fluxo e longa vida útil. Eles são adequados para gases, líquidos, vapor, esgoto e meios fibrosos. JOEPAI integra tecnologia de fundição de precisão com rigoroso controle de qualidade, respaldado pela certificação ISO 9001 e exportações globais. Com forte capacidade de produção, a JOEPAI garante entrega confiável para projetos industriais exigentes.
PRESSÃO: PN16
CARA A CARA: GB/T12221-1989
DIMENSÕES FINAIS DO FLANGE: GB/T9113
PROJETO:GB/T12237-1989
TESTE: GB/T13927-1992
PADRÃO DE MATERIAL: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Design compacto e que economiza espaço
As válvulas esfera monobloco tipo Wafer com base de montagem direta ISO 5211 apresentam uma estrutura compacta que ocupa significativamente menos espaço na tubulação – até 30–50% menos espaço do que as válvulas esfera tradicionais flange-a-flange. Isso o torna ideal para instalações com espaço limitado.
2. Sem junta corpo-cobertura – risco reduzido de vazamento
Ao contrário das válvulas esfera convencionais, o corpo monobloco de peça única não possui conexão entre o corpo e a tampa, eliminando possíveis caminhos de vazamento e aumentando a segurança e a confiabilidade do sistema.
3. Compatibilidade flexível do atuador

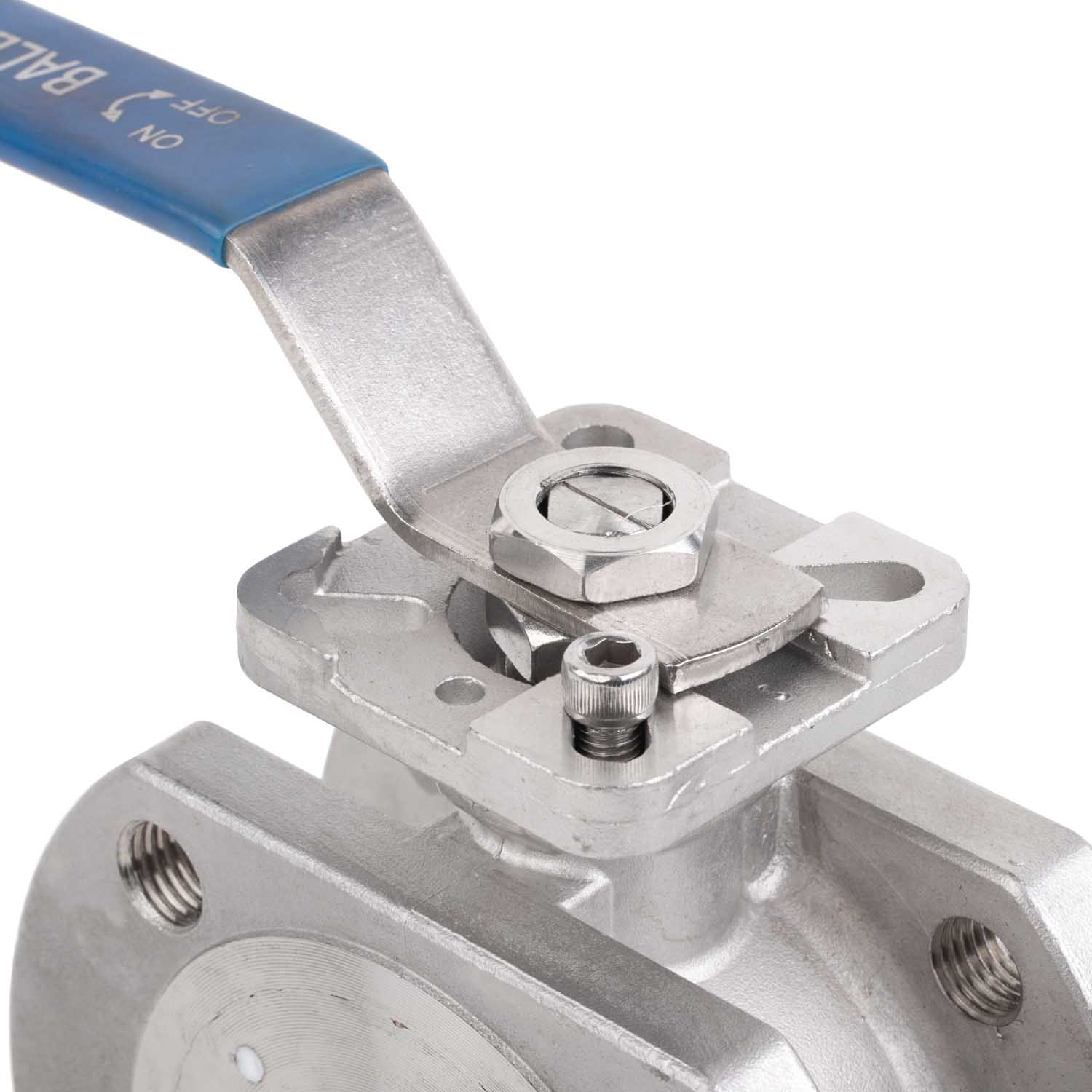

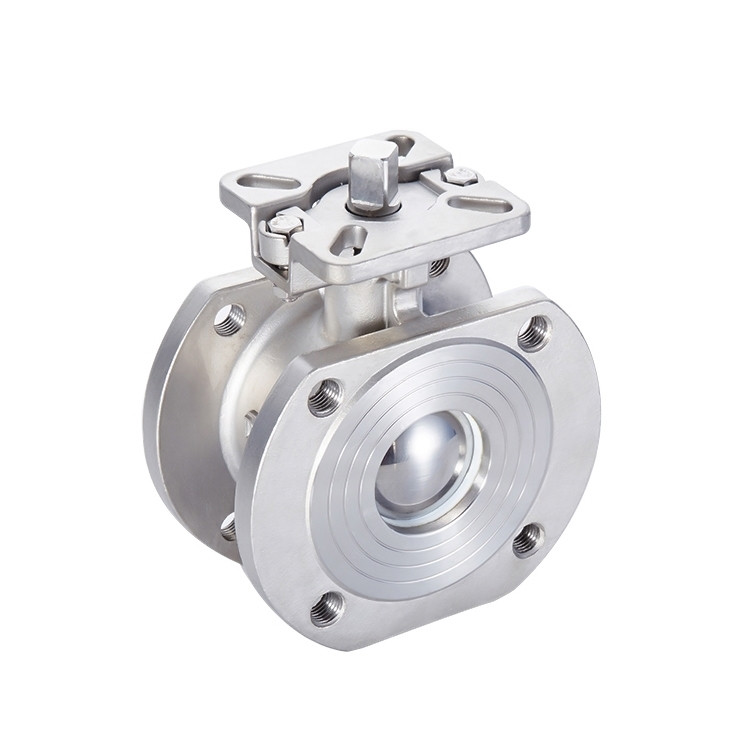

Equipada com flanges superiores diretos ISO 5211, a válvula pode ser perfeitamente integrada a atuadores pneumáticos, elétricos ou hidráulicos, além da operação manual por alavanca.
| Não. | Nome da peça | Material |
| 1 | Corpo | WCB/CF8/CF8M |
| 2 | Boné | WCB/CF8/CF8M |
| 3 | Assento | PTFE |
| 4 | Bola | SS304/SS316 |
| 5 | Tronco | SS304/SS316 |
| 6 | Junta | PTFE |
| 7 | Anel de vedação | VITON |
| 8 | Embalagem | PTFE |
| 9 | Glândula | SS/SUS304 |
| 10 | Porca de haste | SS/SUS304 |
| 11 | Lidar | SS |
| 12 | Pare o pino | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
TF
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
