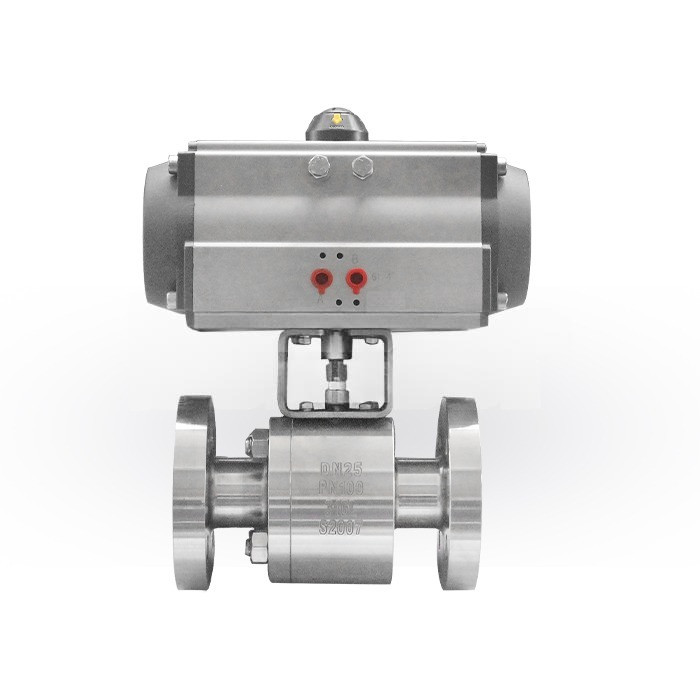

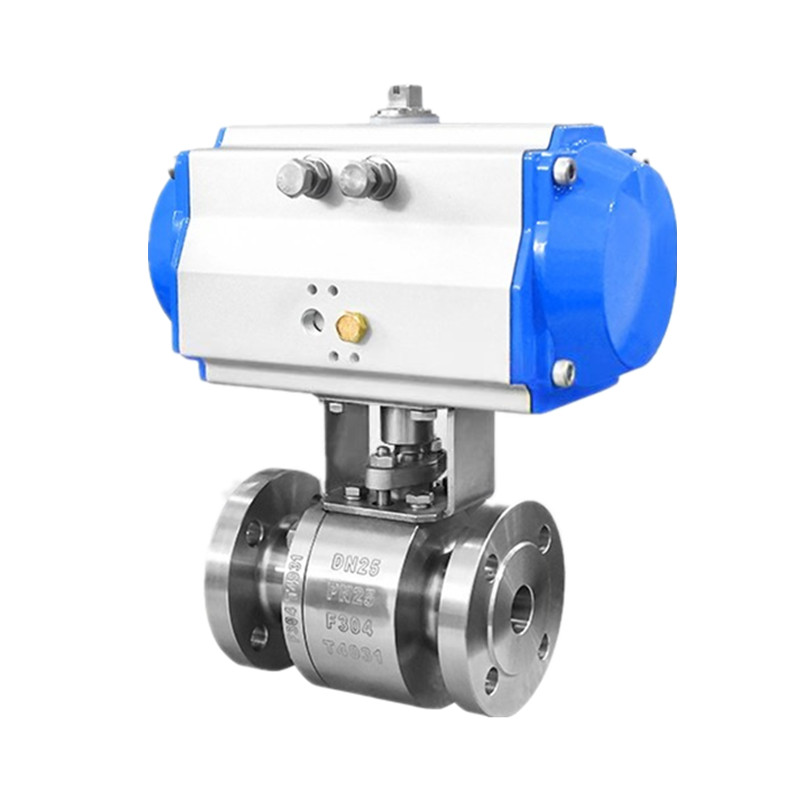

Válvulas de esfera de alta pressão com acionamento pneumático

As válvulas esfera de alta pressão com acionamento pneumático fornecidas pela JOEPAI apresentam uma estrutura de esfera flutuante sem eixo fixada por sedes de válvula duplas. Adotando o modo de acionamento pneumático, ela realiza comutação automática remota rápida, estável e que economiza trabalho, distribuição de fluxo e ajuste de direção de fluxo médio em tubulações industriais. Esta válvula é equipada com vedação de haste confiável, segurança contra incêndio, desempenho antiestático, alívio automático de pressão e mecanismo de travamento. Possui estrutura compacta, resistência a alta pressão e excelente resistência à corrosão, amplamente aplicável em produtos químicos, petróleo, gás natural, metalurgia e outros campos, especialmente adequado para condições de trabalho adversas com meio de sulfeto de hidrogênio, impurezas e gasodutos fortemente corrosivos.

Vantagens de design

As válvulas esfera de alta pressão com acionamento pneumático são projetadas para regular fluidos e gases enquanto suportam ambientes de trabalho de alta pressão extrema, capazes de sustentar pressões operacionais de até milhares de PSI. Fabricados em aço inoxidável, aço carbono e outros materiais de liga de alta resistência, eles apresentam desempenho de vedação superior e excelente durabilidade, garantindo uma operação estável à prova de vazamentos em serviços de alta pressão.

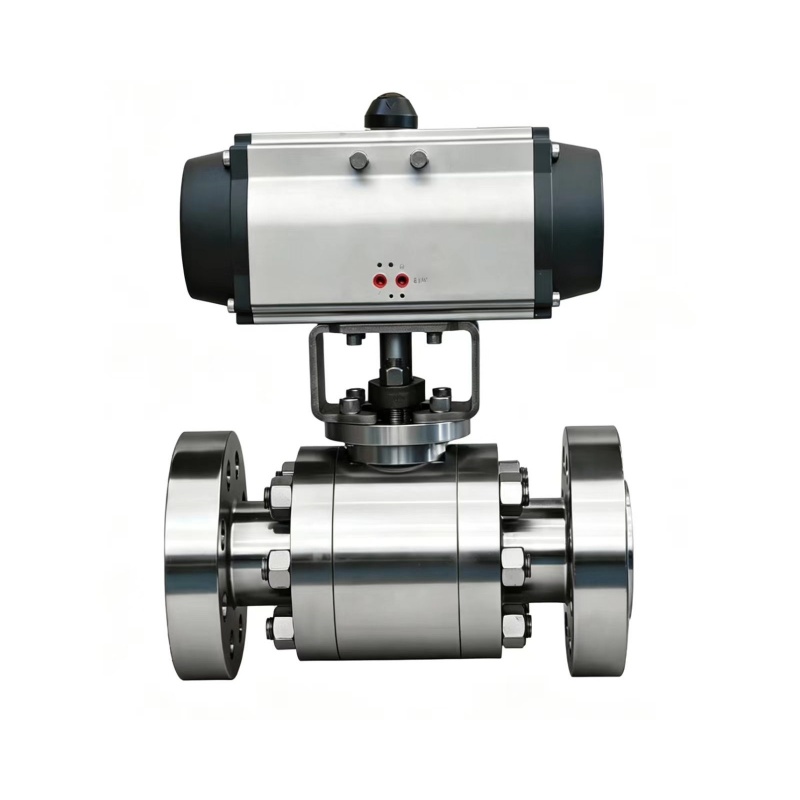

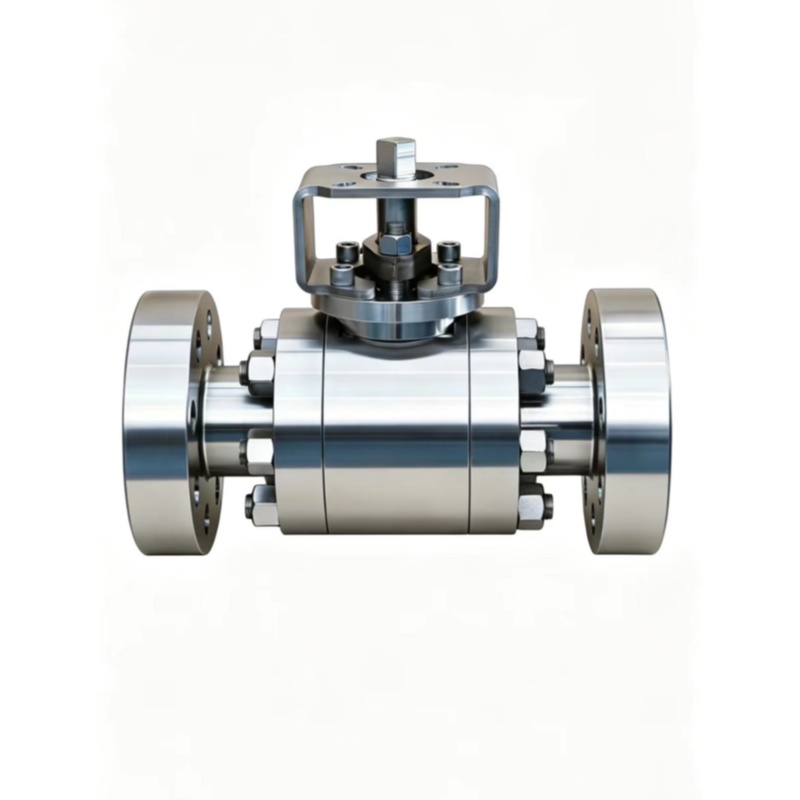

Na seleção da válvula, é essencial distinguir as diferenças de processo entre válvulas esfera forjadas e fundidas. Ambos os tipos começam com um design profissional personalizado para atender às diversas demandas operacionais no local e estão disponíveis em especificações abundantes para uma seleção flexível. Nossas válvulas esfera forjadas cobrem tamanhos completos, classes de pressão e combinações de internos; entre elas, válvulas esfera forjadas para serviços pesados ​​variam de ½ polegada a 20 polegadas de calibre, com graus de pressão que vão de ANSI 150# a 1500#.

Após a confirmação do projeto, técnicos profissionais realizam o processamento de forjamento de precisão. Através do forjamento a quente e da conformação mecânica, os materiais metálicos são moldados em componentes de válvula densos e de alta rigidez. O forjamento integral dos corpos das válvulas e das peças do núcleo interno aumenta muito a resistência estrutural geral, permitindo que as válvulas mantenham um desempenho de serviço estável e confiável sob condições de trabalho adversas e severas.

Recurso

Tipo de bola flutuante

Corpo dividido, corpo de 2 ou 3 peças

Dispositivo antiestático;

À prova de fogo de acordo com API607

Dispositivo de bloqueio;

Haste anti-explosão

Tipo de vedação bidirecional

Funcionamento: Alavanca, Engrenagem, Atuador Pneumático, Hidráulico e Elétrico.

Padrões de projeto

Especificação de desempenho

Essas válvulas esfera de alta pressão com acionamento pneumático foram projetadas para uma ampla gama de aplicações industriais, oferecendo classificações de pressão flexíveis, diversas opções de materiais de corpo e ampla adaptabilidade de temperatura. A válvula fornece vedação bidirecional confiável e está disponível com vários métodos de atuação para se adequar a sistemas de controle manuais e automatizados.

Perguntas frequentes

1. O que é uma válvula esférica de alta pressão com acionamento pneumático?

É uma válvula industrial que utiliza ar comprimido para acionar o atuador, girando a esfera para abrir, fechar ou regular o fluxo. As válvulas JOEPAI apresentam uma estrutura de esfera flutuante sem eixo com sedes duplas, permitindo comutação automática rápida, estável e remota para aplicações químicas, petrolíferas, de gás natural e metalúrgicas.

2. Quais padrões de projeto as válvulas esfera JOEPAI atendem?

Nossas válvulas são projetadas e fabricadas de acordo com API 6D, API 608, BS 5351, DIN 3357 e JIS B2071, com dimensões face a face de acordo com ASME B16.10/DIN 3202/JIS B2002, extremidades flangeadas de acordo com ASME B16.5/B16.47/DIN 2543-2501/JIS B2220 e testes de acordo com API 598/API 6D/DIN 2401/JIS B2003.

3. Quais faixas de pressão, temperatura e tamanho estão disponíveis?

Pressão: 150LB – 600LB / PN16 – PN100 / 10K – 60KTemperatura: –29℃ ~ 180℃ (padrão), –29℃ ~ 425℃ (alta temperatura), –40℃ ~ 540℃ (extremo)Tamanho: 1/2" – 2" (DN15 – DN50) padrão; válvulas forjadas de até 20" com ANSI 150# – 1500# disponíveis.

4. Quais materiais são oferecidos para corpos de válvulas?

Fornecemos aços carbono (A105, LF2), aços inoxidáveis ​​(F304/F316/L) e ligas de alto desempenho, incluindo Hastelloy, Super Duplex, Inconel, C95500 (Alumínio Bronze) e Liga 20 – garantindo excelente resistência à corrosão para meios agressivos como H₂S, lama e fluxos químicos.

5. As válvulas JOEPAI são à prova de fogo e antiestáticas?

Sim. Todas as válvulas apresentam design à prova de fogo certificado pela API 607 ​​e um dispositivo antiestático que garante a continuidade elétrica entre a esfera, a haste e o corpo, evitando riscos de faíscas estáticas em ambientes inflamáveis.6. Quais opções de atuação estão disponíveis?

Oferecemos alavanca (manual), operador de engrenagem, atuador pneumático, atuador hidráulico e atuador elétrico – todos personalizáveis ​​com acessórios como válvulas solenóides, posicionadores, interruptores de limite e unidades de retorno por mola à prova de falhas.
