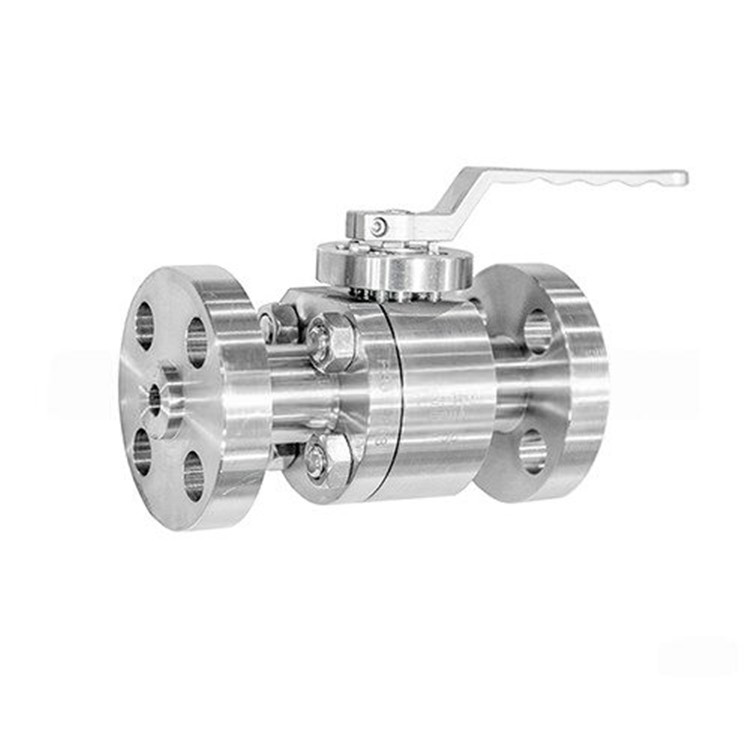

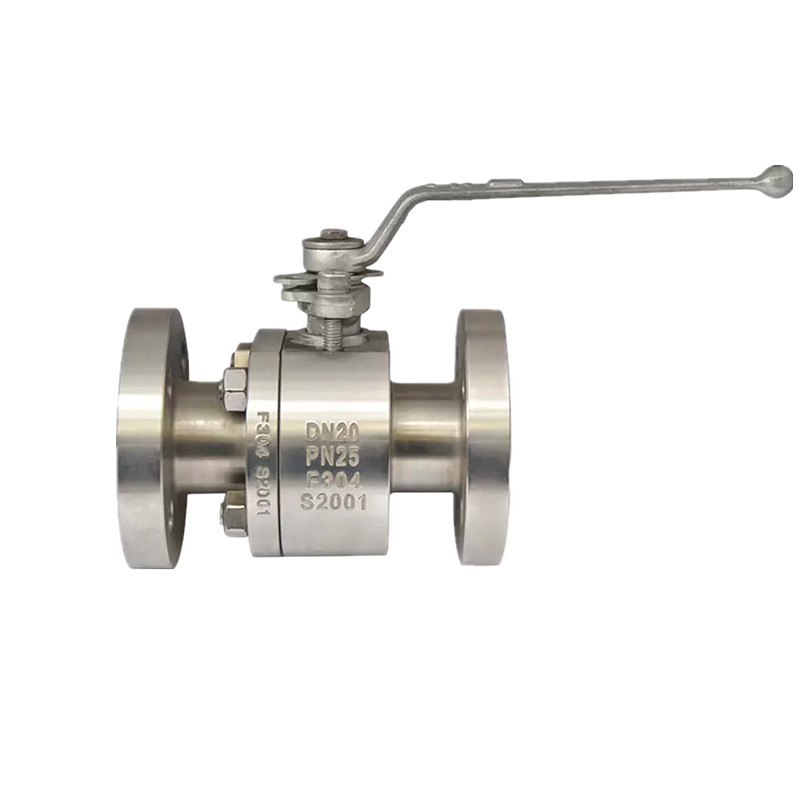

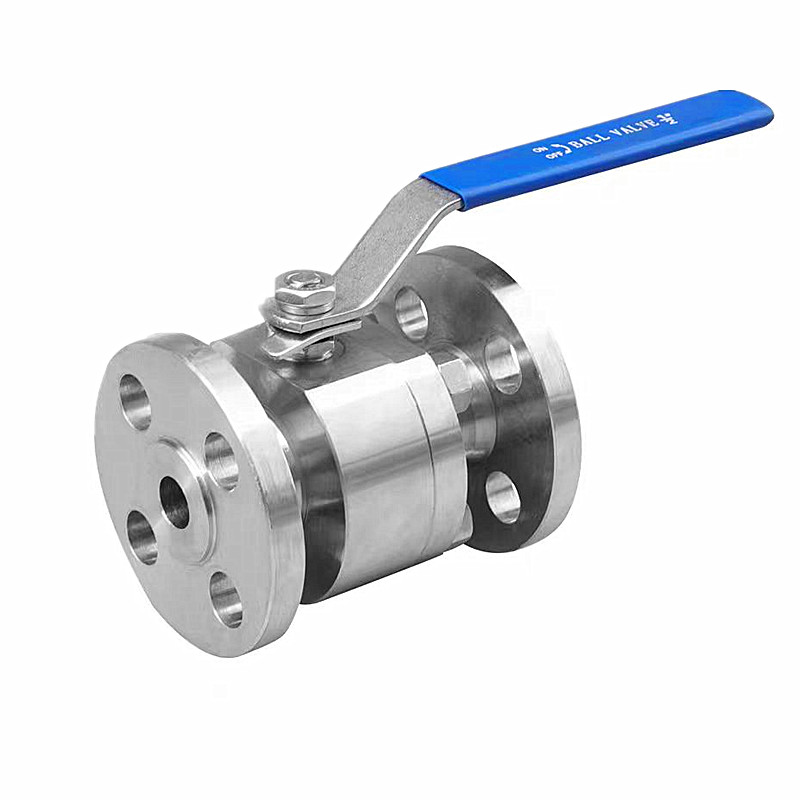

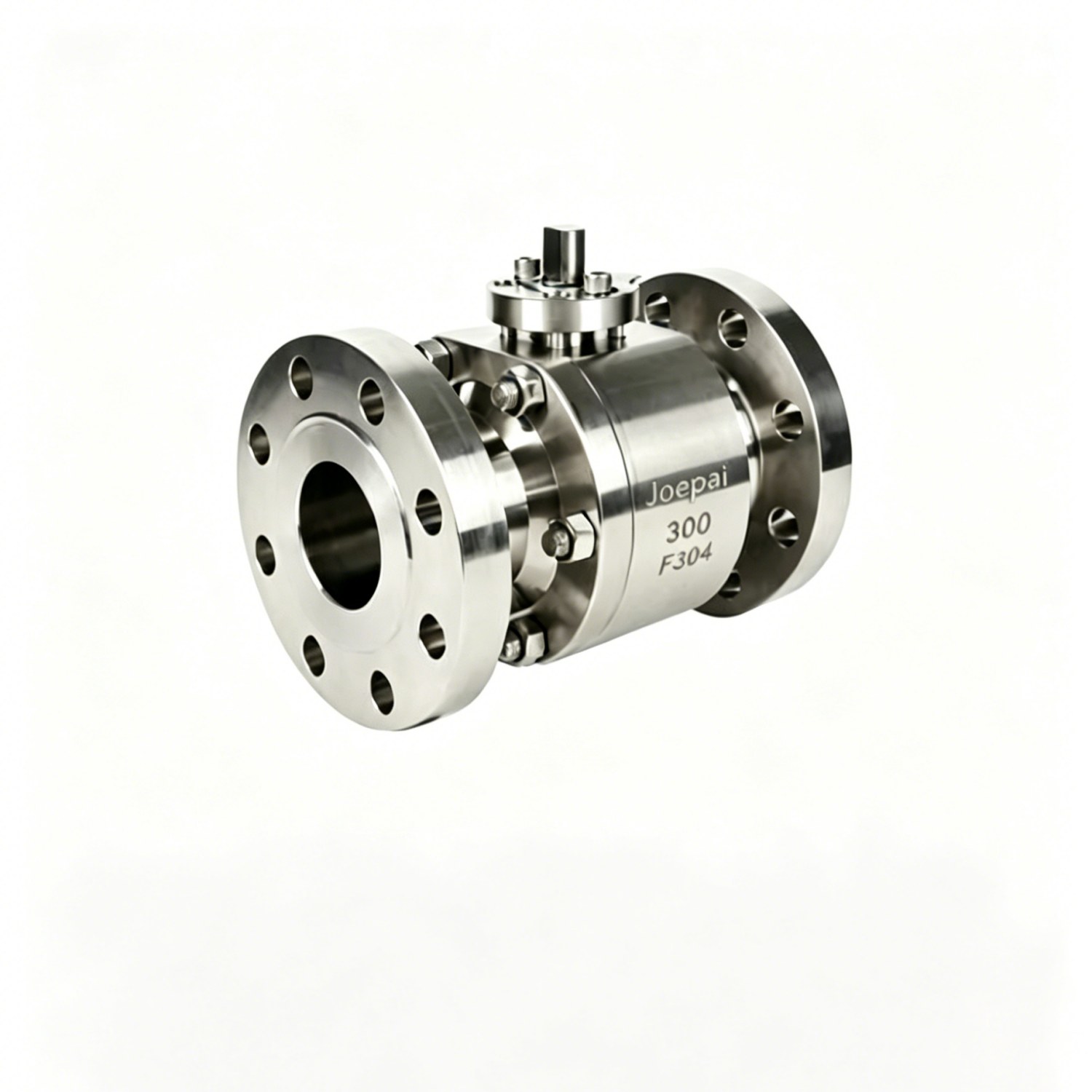

Válvula de esfera de flange ANSI de alta pressão em aço forjado

JOEPAI com foco em personalizado para Válvula de esfera de flange ANSI de alta pressão em aço forjado, com rica experiência OEM e internacional registros de correspondência do projeto. Em aplicações industriais que envolvem condições adversas, como alta pressão, alta temperatura ou meios corrosivos, as válvulas de esfera forjadas costumam ser uma escolha mais confiável do que as válvulas fundidas. Ao contrário da maioria das válvulas de esfera que utilizam processos de fundição, as válvulas forjadas melhoram significativamente a sua resistência estrutural e resistência à pressão através de um método de fabricação exclusivo. Escolha uma válvula de esfera forjada para condições severas onde segurança, confiabilidade e resistência máxima não são negociáveis.

Vantagens de design

As válvulas esfera de alta pressão são projetadas para controlar e suportar meios fluidos ou gasosos sob altas pressões, normalmente lidando com pressões de trabalho que variam de centenas a milhares de libras por polegada quadrada (psi). Essas válvulas são fabricadas em aço inoxidável, aço carbono e outras ligas de alta resistência para garantir uma operação livre de vazamentos e problemas sob condições de alta pressão, com excelente desempenho de vedação e durabilidade.

Ao selecionar uma válvula esfera forjada, é importante entender como seu processo de fabricação difere daquele das válvulas fundidas. Semelhante às válvulas fundidas, a produção de uma válvula esfera forjada começa com um projeto detalhado e engenharia adaptada a requisitos operacionais específicos. Os clientes têm a flexibilidade de selecionar vários parâmetros de projeto para atender às necessidades de sua aplicação. Oferecemos válvulas de esfera forjadas em vários tamanhos, classificações de pressão, classes de materiais e configurações de internos. Por exemplo, nossas válvulas esfera forjadas para serviços severos estão disponíveis em tamanhos de ½" a 20", com classes de pressão que variam de ANSI 150# a 4500#.

Uma vez finalizado o projeto da válvula, nossos técnicos qualificados prosseguem com o processo de forjamento. Forjar envolve a aplicação de força mecânica – muitas vezes combinada com calor – para moldar o metal em componentes densos e de alta resistência. Tanto o corpo da válvula quanto as peças internas são forjadas, resultando em válvulas excepcionalmente robustas e para serviço pesado que proporcionam desempenho confiável mesmo nas condições mais exigentes.

Recurso

Esfera sólida flutuante, furo completo ou furo reduzido.

Almofada de montagem ISO5211 para opção de atuador Opção de dispositivo de travamento.

Design de haste à prova de explosão.

Design antiestático e API 607 ​​Fire Safe Design disponíveis

Tipo de vedação bidirecional

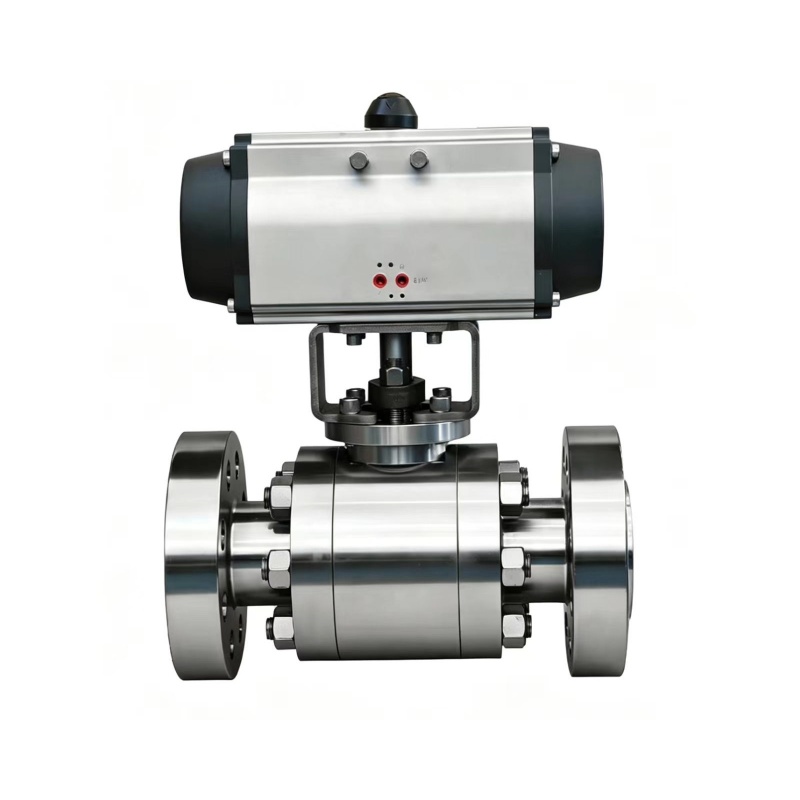

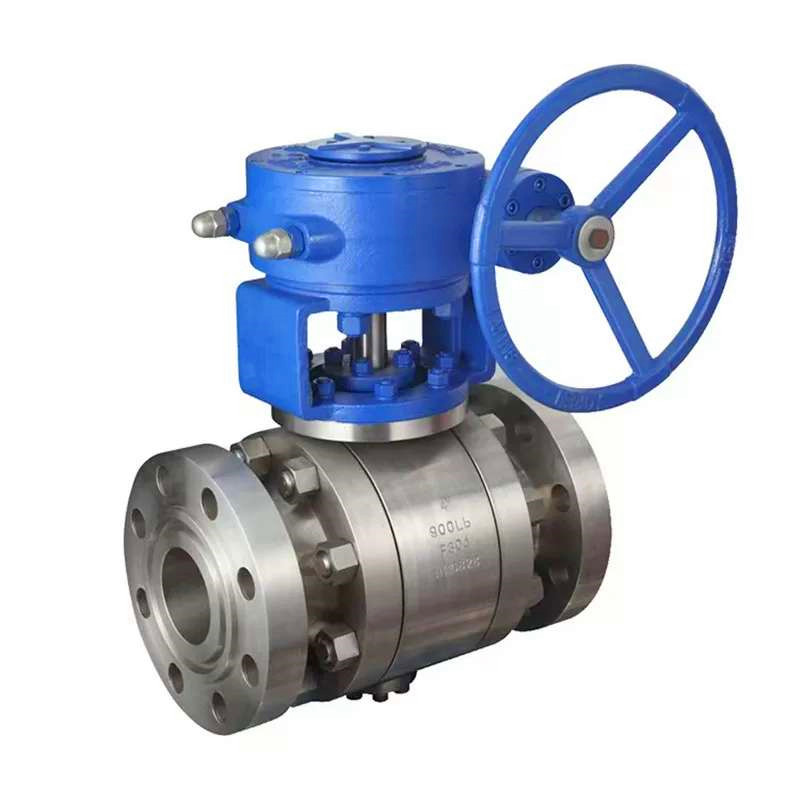

Operação: Roda manual, roda sem-fim, atuador pneumático e atuador elétrico.

Padrões de projeto

Padrão de projeto:API 6D, API 608, BS 5351/DIN3357/JIS B2071
Cara a cara: ASME B16.10/DIN3202/JIS B2002
Extremidades flangeadas: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Teste e inspeção:API 598, API 6D/DIN2401/JIS B2003

Especificação de desempenho

Pressão nominal:150LB-600LB/PN16~PN100/10K~60K)
Teste de resistência: 1,5PNSize: 1/2''-2''(DN15~DN50)
Material principal do corpo da válvula: A105, F304, F316, aço inoxidável duplex
Meio adequado: água, vapor, óleo, contendo fibras, sólido pequeno partículas, lama, etc.
Temperatura adequada:-29 ℃ ~ 180 ℃; -29 ℃ ~ 425 ℃; -40 ~ 540 ℃

Dimensões Principais

Cmoça 150LIBRA                                                                                                                                                                                                                                                                                                                                Unidade: mm

Cmoça 300LIBRA                                                                                                                                                                                                                                                                                                                     Unidade: mm

Cmoça 600LIBRA                                                                                                                                                                                                                                                                                                                       Unidade: mm

NPS	DN	d	L			FLANGE						W	H
			RF	RTJ	PN	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
