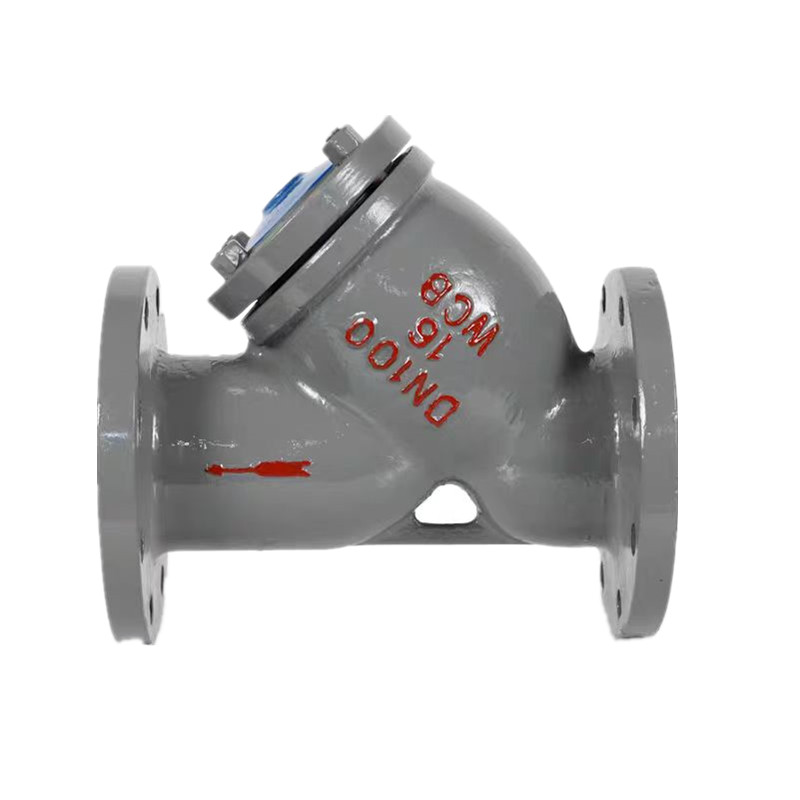

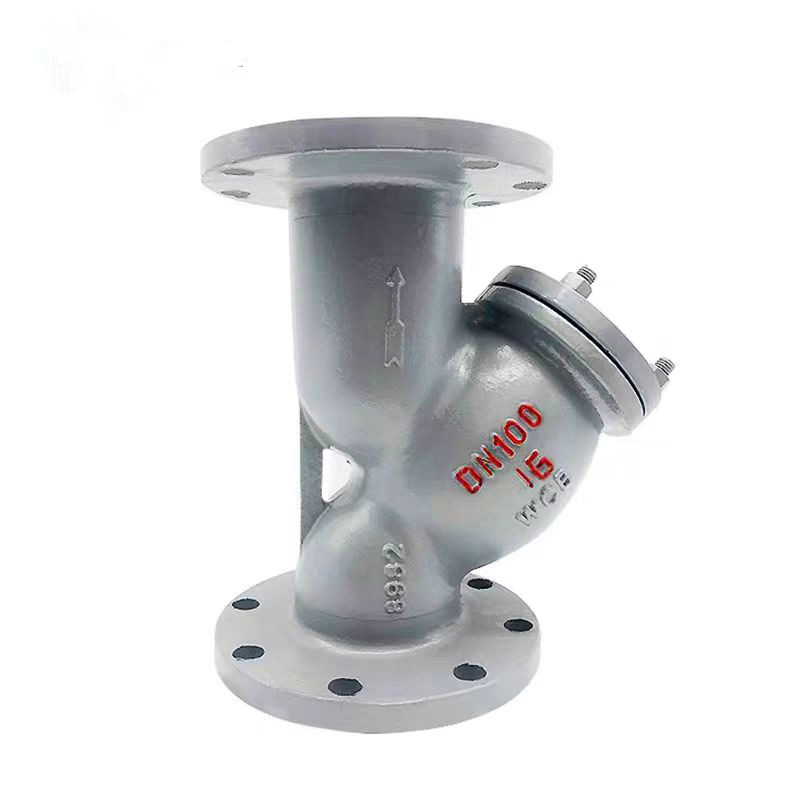

DIN PN16 FLANGED CARBON AHELET TIPO LINGER

Joepai din pn16 flangeado aço carbono y Tipo de tipos transportando mídia. Sua função é filtrar impurezas mecânicas no meios, como ferrugem, partículas de areia e pequenas quantidades de partículas sólidas em Esgoto, para proteger os acessórios no oleoduto do equipamento do desgaste e bloquear e garantir a operação normal do equipamento. Quando o O fluido entra no cartucho de filtro com uma certa especificação de filtro tela, suas impurezas estão bloqueadas e o filtrado limpo é descarregado da tomada de filtro. Quando for necessário limpar, basta remover o Cartucho de filtro destacável, processá -lo e reinstalá -lo. Portanto, é extremamente conveniente de usar e manter.

Características:

1) Tamanho: (DN15) 1/2 "-(DN300) 12"

2) Material: 304 (CF8), 316 (CF8M), WCB

3) Pressão: PN16

4) Médio adequado: água, óleo, ar e algum líquido corrosivo etc.

5) Faixa de temperatura: -196ºC a 200ºC

6) Conexão: flange

7) Elenco: Investimento

8) Padrão de projeto: seu

Princípio de trabalho

O filtro de Y flangeado é em forma de Y, com uma extremidade permitindo água e outra Fluidos para passar e o outro fim liquidando desperdícios e impurezas. Isto é geralmente instalado na entrada de válvulas de redução de pressão, alívio válvulas, válvulas de nível de água ou outros equipamentos para remover impurezas do Água e proteja a operação normal de válvulas e equipamentos. A água para ser tratado pelo filtro entra no corpo através da entrada e impurezas no depósito de água na tela do filtro de aço inoxidável, resultando em um diferença de pressão. Monitorando a diferença de pressão entre a entrada e saída através de um interruptor de pressão diferencial, quando a pressão A diferença atinge o valor definido, o controlador eletrônico envia sinais para a válvula de controle hidráulica e o motor de acionamento, desencadeando o seguinte Ações: o motor aciona o pincel para girar, limpando o elemento do filtro, E ao mesmo tempo, a válvula de controle se abre para descarga de esgoto. O O processo de limpeza inteiro dura apenas algumas dezenas de segundos. Quando o A limpeza é concluída, a válvula de controle está fechada, o motor parada girando e o sistema retorna ao seu estado inicial, começando o próximo processo de filtragem. Após a instalação do equipamento, técnicos irá depurar, definir o tempo de filtragem e o tempo de conversão de limpeza, e o A água a ser tratada entrará no corpo através da entrada e o filtro começará a trabalhar normalmente

Instalação

Antes de instalar o DIN Flangeed Y Straner, limpe cuidadosamente o rosqueado superfícies de conexão de todos os tubos e usam selante de tubo ou fita PTFE (politetrafluoroetileno) seja moderado. Os threads finais não são tratados com impedir que o selante ou a fita PTFE entre no sistema de tubulação. Filtros podem ser instalado horizontalmente ou instale verticalmente para baixo.

Peças e materiais principais
