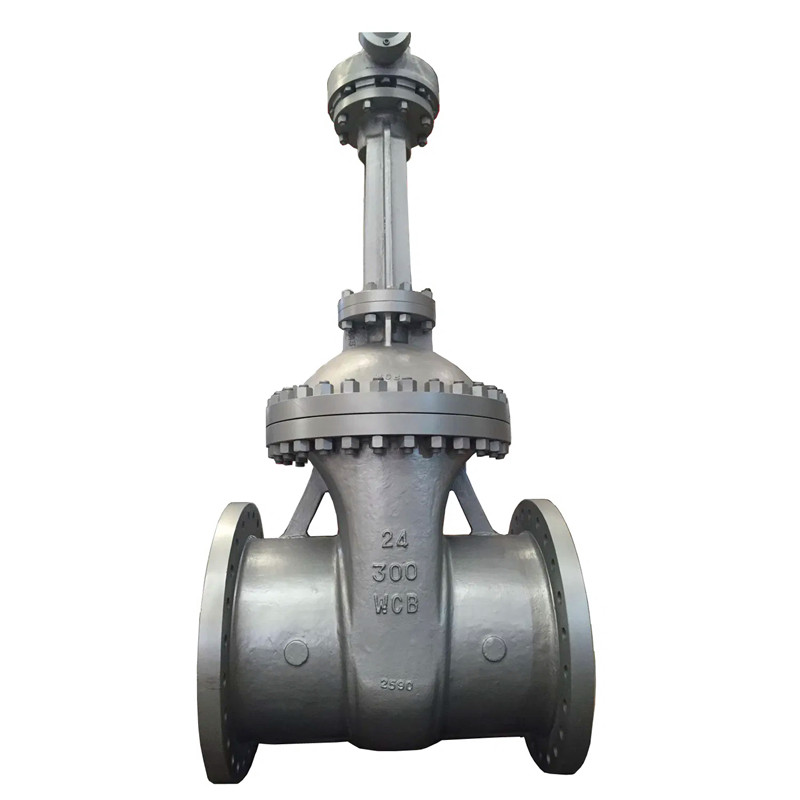

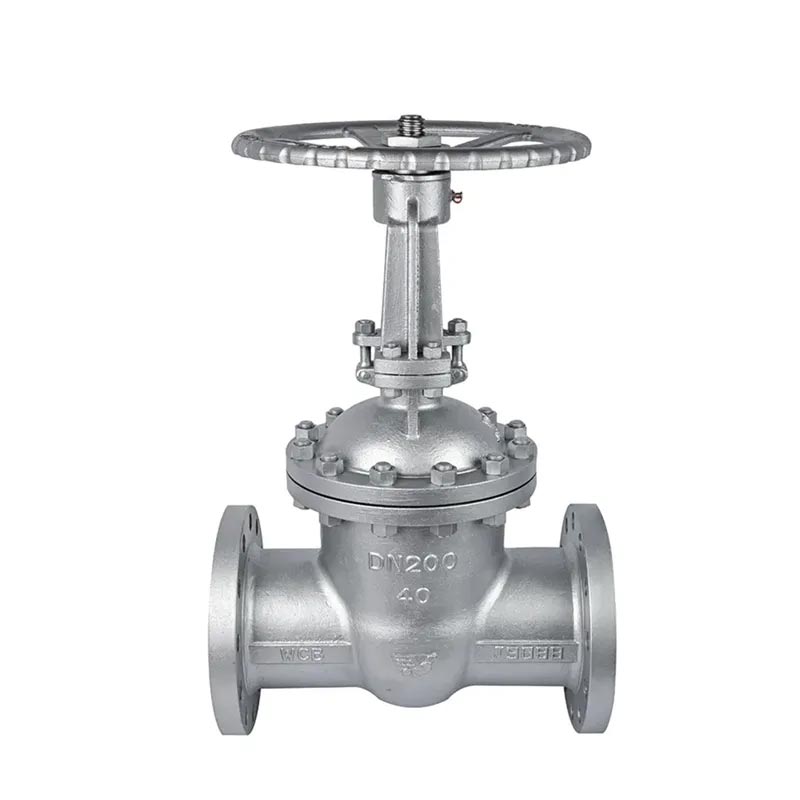

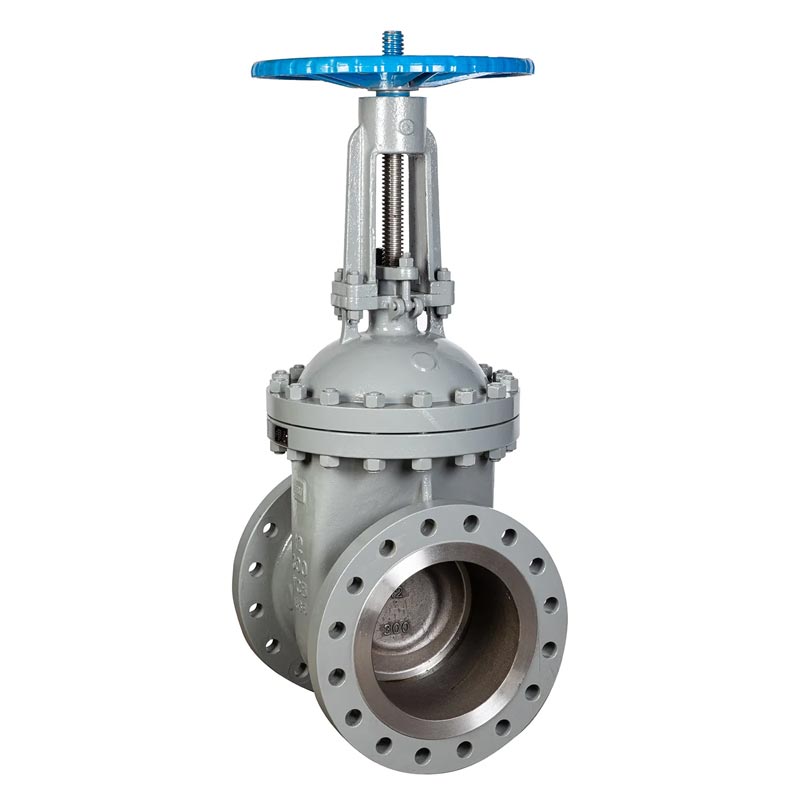

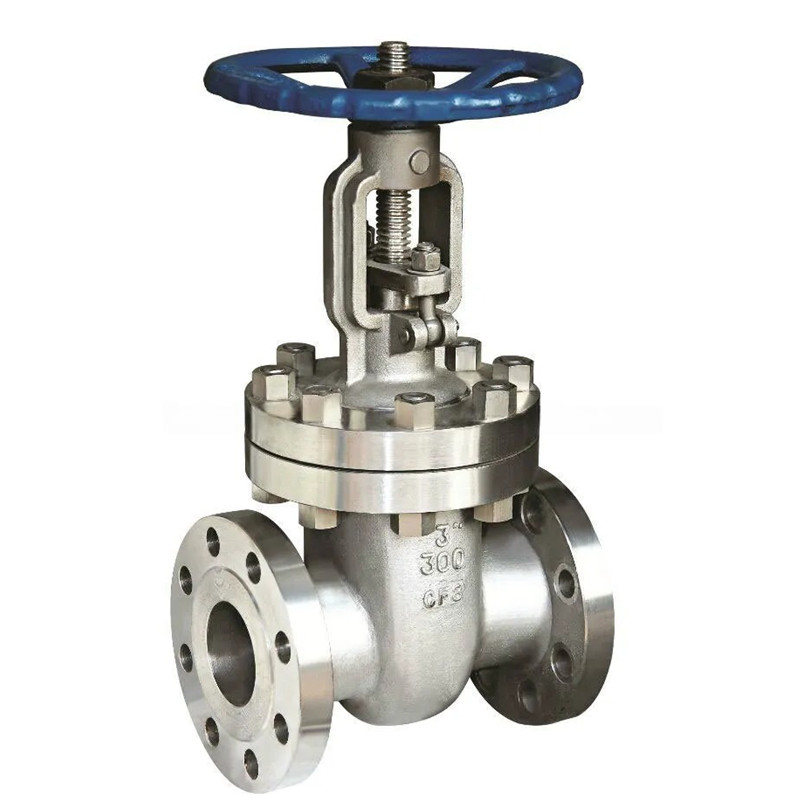

JOEPAI tem ampla experiência na fabricação de válvulas gaveta fundidas. Nossa válvula gaveta de cunha sólida com haste ascendente de aço fundido de alta qualidade classe 600 é projetada, projetada e fabricada em estrita conformidade com API, ASTM, ASME, ANSI e outros padrões reconhecidos. válvulas de gaveta única e válvulas de gaveta elástica em válvulas de gaveta em cunha. Cunha de portão duplo válvula gaveta. Este tipo de válvula é comumente usado em água e vapor oleodutos. As vantagens de sua estrutura são:
1. O requisito de precisão para o ângulo da superfície de vedação é relativamente
baixo.
2. Não é provável que um aumento de temperatura provoque o fenómeno de
calçando o portão.
Quando a superfície de vedação se desgasta, uma junta pode ser adicionada para compensar.
Classificação de projeto:API600
Cara a Cara: AMSE B16.10
Extremidades flangeadas: ASME B16.5
Inspeção e Teste: API 598
Especial: o padrão NACE MR-01-75 é viável; OEM/ODM;
Personalização de suporte.
Castelo aparafusado ou castelo com vedação de pressão
Cunha Sólida
Face dura 13CR%, STL etc.
Porto completo
Parafuso externo e garfo (OS&Y), haste ascendente
Capô aparafusado, BB
Capô estendido para serviços criogênicos
Dispositivo de bloqueio opcional
By pass on Request
Tamanho: 2" até 24"(DN50 até DN600)
Conexão final: RF flangeado, FF, RTJ, BW
Materiais: Aço Carbono, Aço Carbono de Baixa Temperatura, Aço Inoxidável, Aço Inoxidável Duplex, Aço Inoxidável Super Duplex, Ligas de Níquel, Bronze de Níquel Alumínio, Hastelloy, Inconel etc.
Operado por: Volante, Engrenagem Op., Atuador Pneumático, Hidráulico e Elétrico
| Não. | Nome da peça | Material |
||
| 1 | Corpo | A216-WCB | A217-WC6 | A352-LCB |
| 2 | Boné | A216-WCB | A217-WC6 | A352-LCB |
| 3 | Cunha | A218-WCB+13CR | A217-WC6+HF | A352-LCB+13CR |
| 4 | Tronco | A182-F6a | CR-MO-V | A182-F6a |
| 5 | Anel de assento | A105+13CR | A182-F11+HF | A350-LF2+13CR |
| 6 | Haste Traseira | A276-420 | A276-304 | A276-420 |
| 7 | Junta do capô |
Ferida Espiral（Grafite+304） |
||
| 8 | Garanhão do capô |
A193-B7 | A193-B16 | A320-L7 |
| 9 | Porca do parafuso prisioneiro do capô | A194-2H | A194-7 | A194-4 |
| 10 | Embalagem | Grafite |
||
| 11 | Glândula | A276-420 | A276-304 | A276-420 |
| 12 | Flange da glândula | A216-WCB | A217-WC6 | A276-LCB |
| 13 | Pino de olhal | Aço carbono | A276-420 | Aço carbono |
| 14 | Olhal | Aço carbono | A193-B7 | Aço carbono |
| 15 | Porca de olhal | Aço carbono | A194-2h | Aço carbono |
| 16 | Graxeira | Latão + Aço |
||
| 17 | Manga Jugo | Alumínio-Bronze |
||
| 18 | Porca de Compota de Luva de Jugo | Aço carbono | ||
| 19 | Volante | Ferro Maleável |
||
| 20 | Porca do volante | Aço carbono | ||
| CLASSE 150 | |||||||||||||
| tamanho (em) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ(mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| Hum) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE300 | |||||||||||||
| tamanho (em) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW(mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ(mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| Hum) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K(mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| CLASSE600 | |||||||||||||
| tamanho (em) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW(mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ(mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| Hum) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K(mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| CLASSE900 | |||||||||||||
| tamanho (em) | 2" | 2-1/2" | 3" | 4" | 6" | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" |
| L,RF(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW(mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ(mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| Hum) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K(mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 | 1000 |
