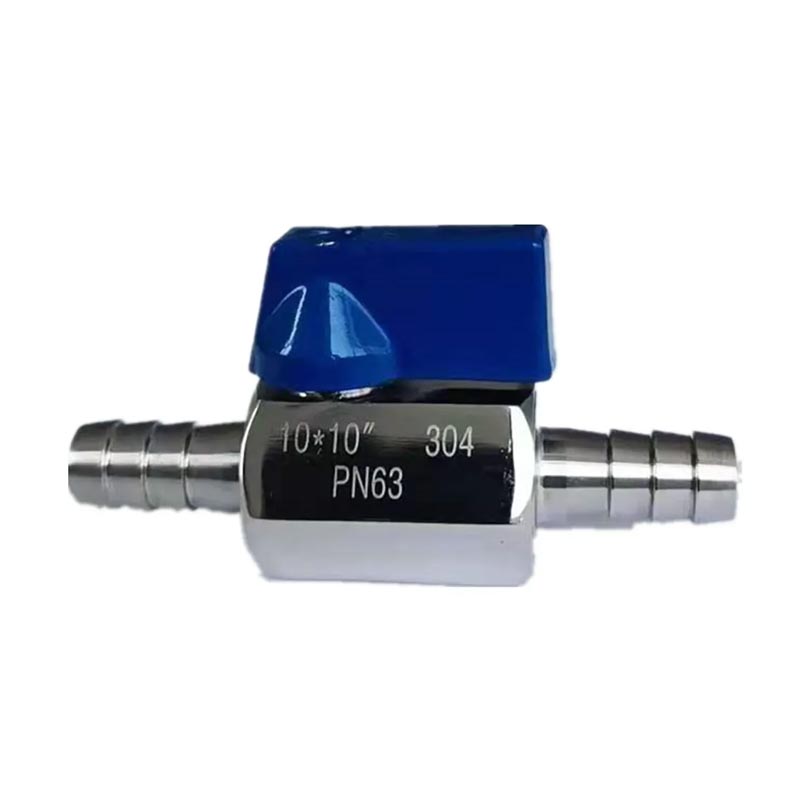

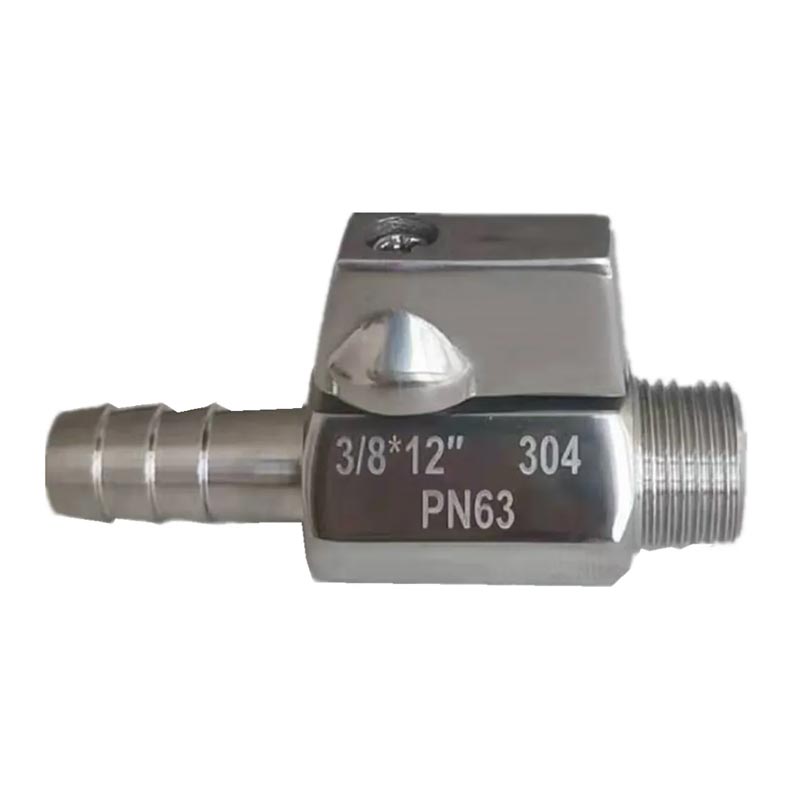

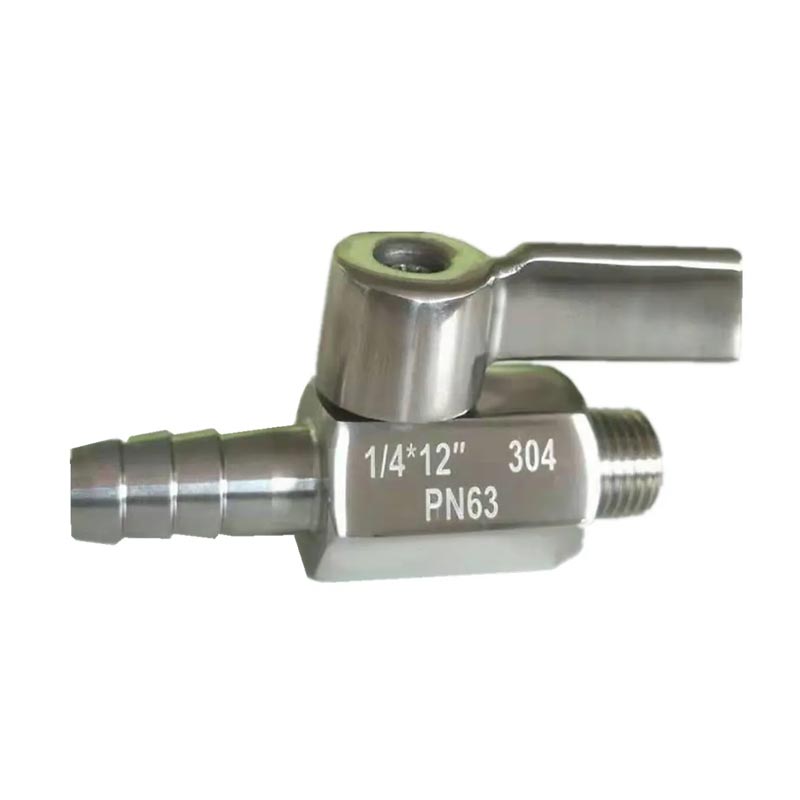

A mini válvula esférica para mangueira com bico rosqueado de aço inoxidável JOEPAI serve como uma ponte projetada com precisão entre sistemas de tubulação com rosca rígida e conexões de mangueira flexíveis. Projetada e fabricada em nossas instalações com certificação ISO, esta válvula é um componente indispensável para aplicações de controle de fluxo de média e pequena escala em instrumentação, equipamentos médicos, microbombas e sistemas industriais de precisão.
| Recurso | Especificação |
| Recurso de projeto |
Design de haste à prova de explosão |
| Fabricação |
Fundição de investimento inteiramente de sílica sol |
| Tipo de porta |
Porta reduzida |
| Operação |
Manopla operada, quarto de volta |
| Faixa de tamanho |
1/8" – 3/4" (DN6 – DN20) |
| Opções de materiais |
SS304 (CF8) /SS316 (CF8M) |
| Classificação de pressão |
1000WOG/1000 PSI/PN63 |
| Material do assento |
PTFE / RPTFE / PPL |
| Terminar |
Polimento de superfície |
| Temperatura de trabalho |
-20℃-232℃ |
| Mídia adequada |
Água, Petróleo, Gás, Ar |
| Padrão de projeto |
ASME B16.34 |
| Extremidades rosqueadas |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspeção e Teste |
API 598/MSS SP-110/EN 12266 |
1. conexão de extremidade dupla integrada: rosca macho + farpa de mangueira multi-cumeeira em um só corpo. Remova adaptadores extras, reduza possíveis juntas com vazamento e custo de BOM.
2. Corpo compacto em aço inoxidável fundido com precisão, classificação de alta pressão PN63, ideal para espaços confinados dentro de gabinetes de máquinas.
3.SS304/SS316 como material padrão, SS304L/SS316L opcional; maior resistência à corrosão do que miniválvulas de latão para gás, água e meios químicos leves.
4. Farpa métrica combinada e tamanho de rosca imperial, compatível com tubo rígido padrão mundial e mangueira flexível de borracha/PU.
5.Design pronto para caber, conecte diretamente a porta rosqueada do equipamento e a tubulação flexível, economizando tempo de montagem para fabricantes OEM.
6. Marcação a laser permanente de tamanho, material e classificação de pressão para fácil gerenciamento de estoque e inspeção no exterior.
A mini válvula esférica com mangueira com bico rosqueado de aço inoxidável JOEPAI é confiável em diversos setores e aplicações:
Industrial e Manufatura
-Sistemas de controle pneumático e painéis de instrumentação
-Sistemas hidráulicos e de lubrificação
-Equipamento de processo e conjuntos montados em skid
Médica e Laboratorial
-Dispositivos médicos e instrumentos analíticos
-Controle de gases e fluidos de laboratório
-Equipamento de processamento farmacêutico
Água e Meio Ambiente
-Sistemas de tratamento e distribuição de água
-Irrigação e equipamentos agrícolas
-Estações de dessalinização
Petróleo, Gás e Química
-Sistemas de manuseio de combustível e gás
-Injeção química e pontos de amostragem
-Controle de mídia corrosiva
A JOEPAI fornece serviços abrangentes de personalização de OEM para nossa mini válvula esférica com mangueira de bico roscado de aço inoxidável. Entendemos que cada aplicação tem requisitos únicos e nossa equipe de engenharia está pronta para fornecer soluções que atendam exatamente às suas especificações.

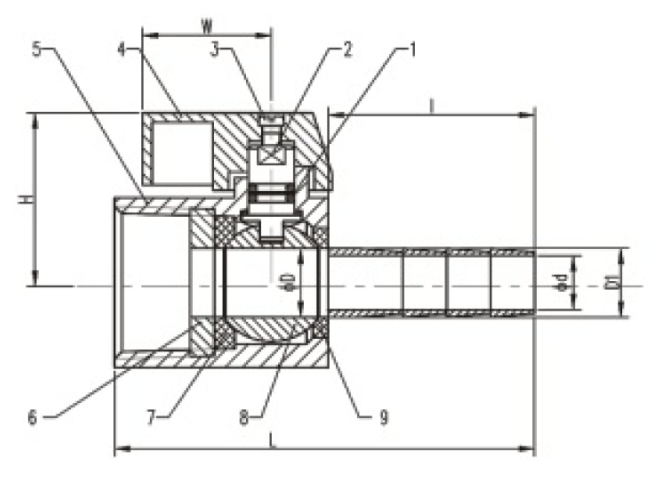

| NÃO. | NOME DA PEÇA | MATERIAL | |
| 1 | O-RING | NBR | NBR |
| 2 | TRONCO | SS304 | SS316 |
| 3 | PARAFUSO | SS304 | SS304 |
| 4 | LIDAR | LIGA DE ALUMÍNIO/CF8 | LIGA DE ALUMÍNIO/CF8 |
| 5 | CORPO | CF8 | CF8M |
| 6 | PAC | CF8 | CF8M |
| 7 | ASSENTO BOLA(A) | PTFE | PTFE |
| 8 | BOLA | SS304 | SS316 |
| 9 | ASSENTO BOLA(B) | PTFE | PTFE |
| Tamanho | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Nota: As variações dependem da configuração do encadeamento e do tipo de extremidade. Consulte os desenhos específicos do produto para obter as dimensões exatas.
Excelência em Fabricação
-Instalação de fabricação com certificação ISO 9001:2015
-Linhas de produção de fundição de investimento de sílica sol de última geração
-Capacidades internas de usinagem e montagem de precisão
-Controle de qualidade abrangente desde a matéria-prima até o produto acabado
Conformidade da Indústria
-Padrões de design: ASME B16.34
-Inspeção e testes: API 598, MSS SP-110, EN 12266
-Certificações de materiais disponíveis mediante solicitação
Alcance e experiência globais
-Anos de experiência na fabricação e exportação de válvulas industriais
-Confiável por clientes na América do Norte, Europa, Ásia e Oriente Médio
-Histórico comprovado em soluções de válvulas para diversos setores
Compromisso de Qualidade
-Teste de pressão de 100% em todas as válvulas
-Verificação e rastreabilidade de materiais
-Inspeção dimensional rigorosa
-Compromisso com a melhoria contínua
Atendimento Centrado no Cliente
-Suporte técnico responsivo e engenharia de aplicação
-Quantidades de pedidos flexíveis, da amostra ao volume
-Entrega dentro do prazo e logística confiável
-Suporte pós-venda e garantia
R: Uma mini válvula esférica de aço inoxidável é comumente usada para controlar água, óleo, gás e outros fluidos em sistemas de tubulação compactos, equipamentos e aplicações de automação.
R: SS316 oferece melhor resistência à corrosão devido ao seu conteúdo de molibdênio, tornando-o adequado para ambientes químicos, marítimos e agressivos. SS304 é amplamente utilizado para aplicações industriais em geral.
R: Fornecemos vários padrões de rosca, incluindo NPT, BSP, DIN, ISO228 e JIS para atender a diferentes requisitos internacionais de tubulação.
R: Sim. As opções de personalização OEM incluem materiais, tipos de rosca, tamanhos, tratamento de superfície e marcação de logotipo.
R: É adequado para água, óleo, gás e outros fluidos industriais compatíveis dentro da faixa especificada de pressão e temperatura.
