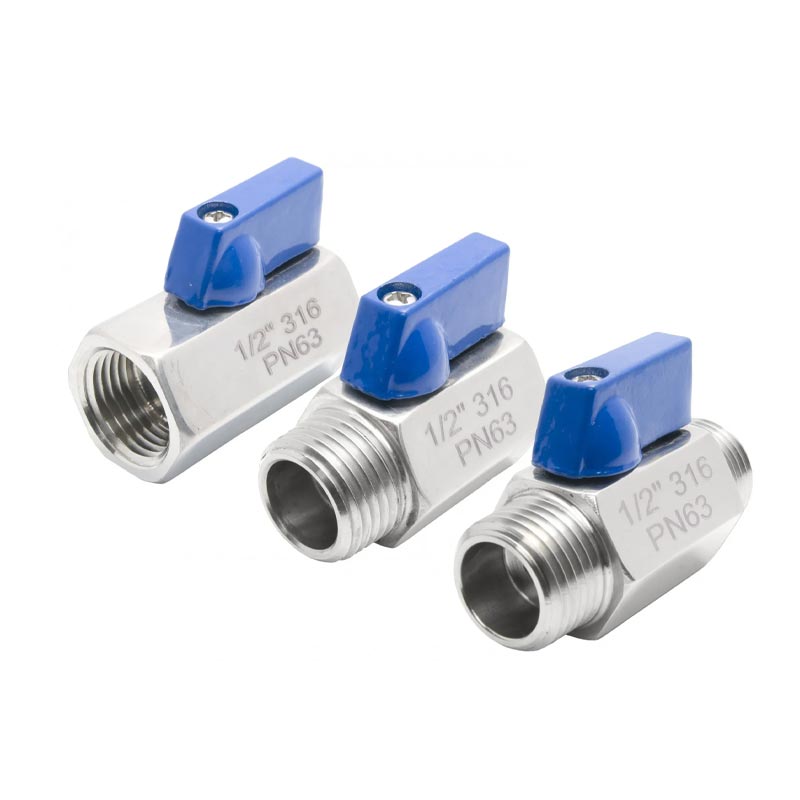

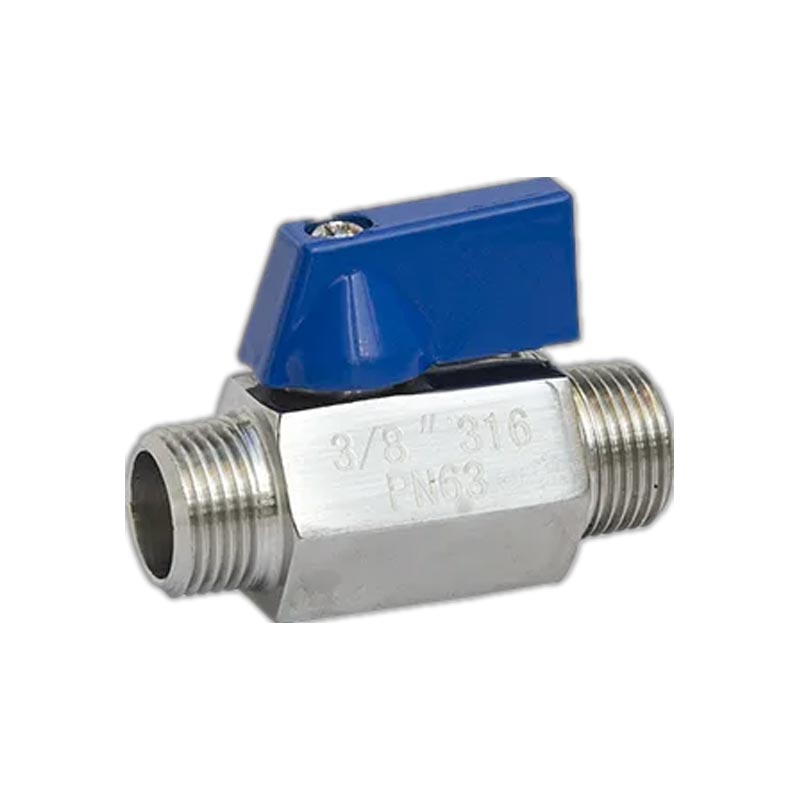

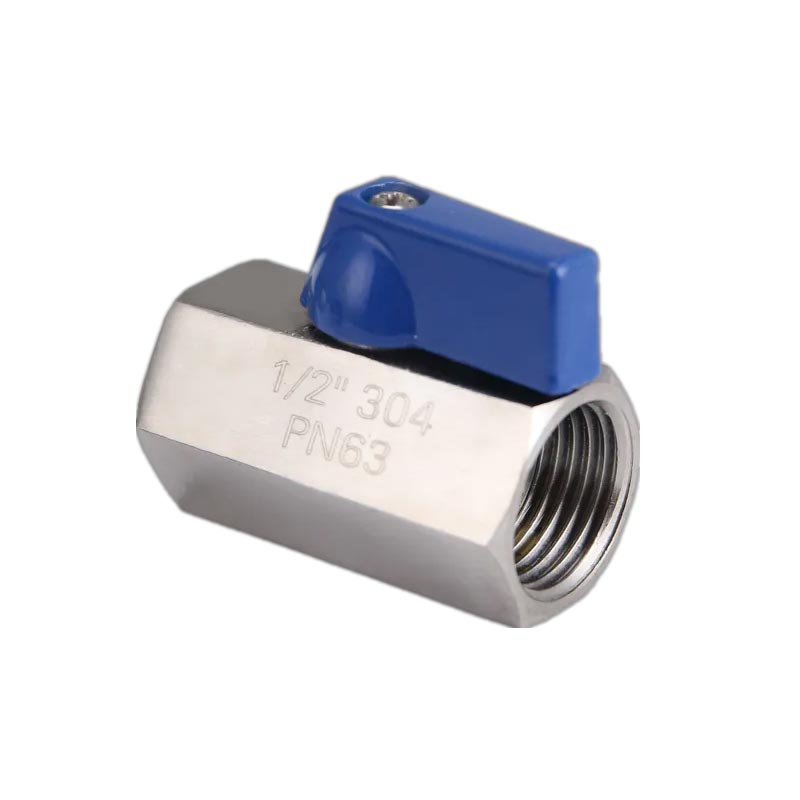

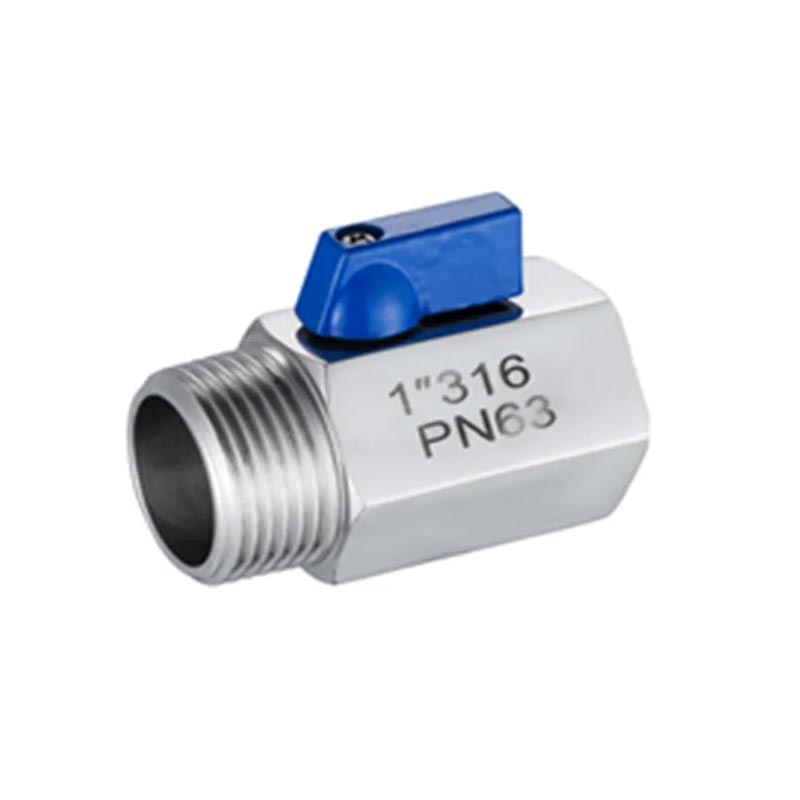

Mini válvula esférica rosqueada de aço inoxidável

A miniválvula esférica rosqueada de aço inoxidável JOEPAI não é uma versão simples e reduzida de uma válvula esférica padrão, mas um elemento de controle de precisão desenvolvido especificamente para equipamentos compactos e aplicações de baixo fluxo. Fabricado através de fundição de precisão com um corpo formado integralmente, ele cobre diâmetros nominais de DN6 a DN25 (1/8" a 1") e está disponível em materiais SS304 e SS316 para acomodar diversos requisitos de resistência à corrosão. Embora mantenha as principais vantagens das válvulas de esfera padrão – operação rápida de 90°, resistência de fluxo quase zero e vedação confiável – ela alcança reduções significativas em tamanho, peso e área ocupada pela instalação. Recursos como haste à prova de explosão para segurança operacional, sedes de PTFE para desempenho de vazamento zero a longo prazo e suporte para vários padrões de rosca, incluindo NPT, BSPP, BSPT, garantem integração flexível em sistemas de tubulação globais. Quer seja usada em instrumentos de laboratório, microcompressores de ar, linhas de água potável ou painéis de controle de automação, a Mini Válvula Esfera JOEPAI oferece controle de desligamento de nível industrial estável, confiável, mesmo nos ambientes com maior restrição de espaço.

O que é uma miniválvula esférica de aço inoxidável?

Uma miniválvula esférica de aço inoxidável normalmente se refere a uma válvula de corte de um quarto de volta com diâmetro nominal variando de DN6 a DN25 (1/8" a 1"), fabricada com corpo em aço inoxidável 304 (CF8) ou 316 (CF8M).

Sua função principal é abrir ou fechar a tubulação girando uma bola esférica com um orifício circular. Pertence à categoria de válvula de corte e não a uma válvula reguladora.

Comparada com válvulas de esfera padrão, ela oferece otimização profunda em espaço de instalação, peso, custo e torque operacional, tornando-a especialmente adequada para integração em equipamentos modulares e sistemas de tubulação compactos.

Cenários de aplicação

Instrumentos de precisão de laboratório: Controle liga/desliga para volumes de gases ou microfluidos, exigindo baixo volume morto e contaminação zero.

Microcompressores de ar e sistemas pneumáticos: Ciclagem de alta frequência com baixo torque e longa vida útil.

Equipamento de água potável e água pura: O material 316L com furo interno polido evita a lixiviação de metais pesados.

Analisadores químicos e equipamentos farmacêuticos: Vedações resistentes à corrosão compatíveis com vários ácidos fracos e álcalis.

Nos aspectos sutis da produção industrial e da vida cotidiana, existem componentes-chave muitas vezes ocultos que determinam a eficiência e a qualidade - Mini válvula esférica rosqueada de aço inoxidável. Como um membro importante do fluido sistemas de controle, nossa miniválvula esférica se tornou um parte indispensável da indústria moderna com sua estrutura requintada, desempenho eficiente e ampla gama de aplicações. Este artigo irá mergulhe no princípio de funcionamento das miniválvulas de esfera.

Princípio de funcionamento

A mini válvula esférica roscada de aço inoxidável, como o nome sugere, é um tipo de válvula esférica que é compacto em tamanho e estrutura. Seu princípio de funcionamento é semelhante ao de um válvula de esfera regular, com o componente principal sendo uma esfera com um orifício passante (chamada esfera de válvula), que é girada para abrir e fechar a válvula.

Quando o orifício de passagem na esfera está alinhado com a entrada e saída do válvula, o fluido pode passar suavemente e a válvula está no estado aberto; Ligado pelo contrário, quando a esfera gira 90 graus, o orifício passante é fechado pelas superfícies de vedação em ambos os lados do corpo da válvula, o fluido é cortado desligada e a válvula é fechada.

Esta simples ação de rotação não é apenas fácil para operar, mas também possui excelente desempenho de vedação, tornando-o ideal escolha para controlar o fluxo de fluido.

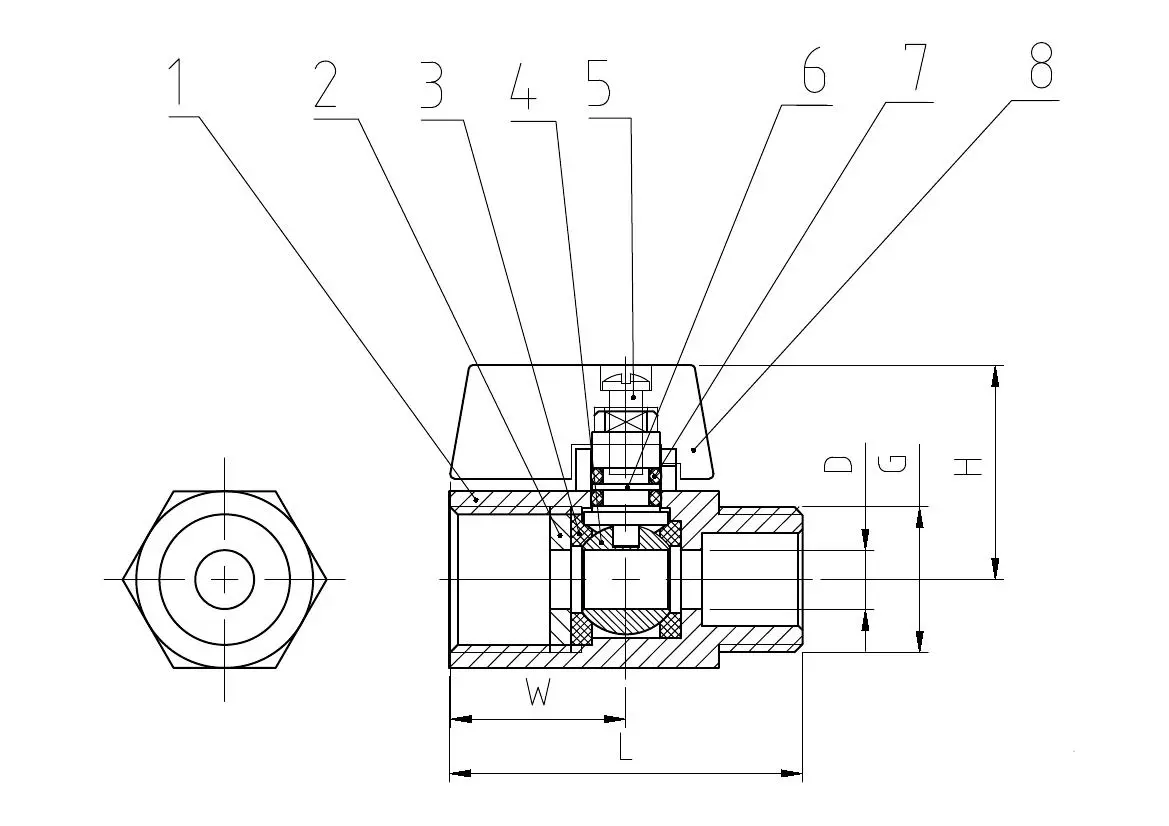

Principais peças e materiais

Dimensões Principais

Perguntas frequentes

1. Qual é a pressão máxima de trabalho para esta mini válvula esférica?

Avaliado em 1000 WOG (PN63), adequado para água, óleo, gás e a maioria dos sistemas de fluidos de baixa a média pressão.

2. Como escolher entre SS304 e SS316?

SS304 (CF8) — Adequado para aplicações gerais de água, óleo e gás.

SS316 (CF8M) — Recomendado para ambientes contendo cloretos, água do mar ou meios ácidos, oferecendo resistência superior à corrosão.

3. Quais padrões de thread são suportados?

NPT, BSPP, BSPT são todos suportados. Por favor, especifique sua preferência ao fazer um pedido.

4. Qual é a faixa de temperatura de trabalho?

Faixa padrão: -20°C a 200°C (-4°F a 392°F). A sede em PTFE garante uma vedação estável em toda a gama.

Para condições de alta temperatura, estão disponíveis assentos PPL, que suportam até 300°C.

5. É adequado para sistemas de água potável?

Sim. A combinação de materiais SS316L + PTFE é adequada para linhas de água potável.

6. Vocês oferecem personalização OEM ou ODM?

Sim. As personalizações incluem estilos de alça, gravação do corpo, dimensões de comprimento e tipos de rosca.

Forneça seus desenhos ou especificações e nossa equipe de engenharia responderá com uma solução técnica dentro de 24 horas.
