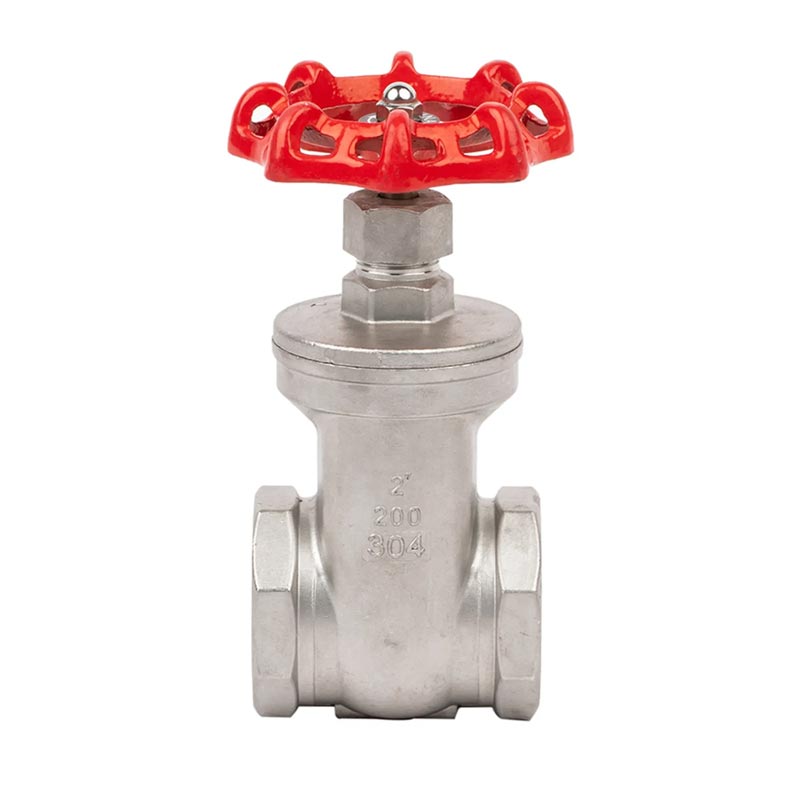

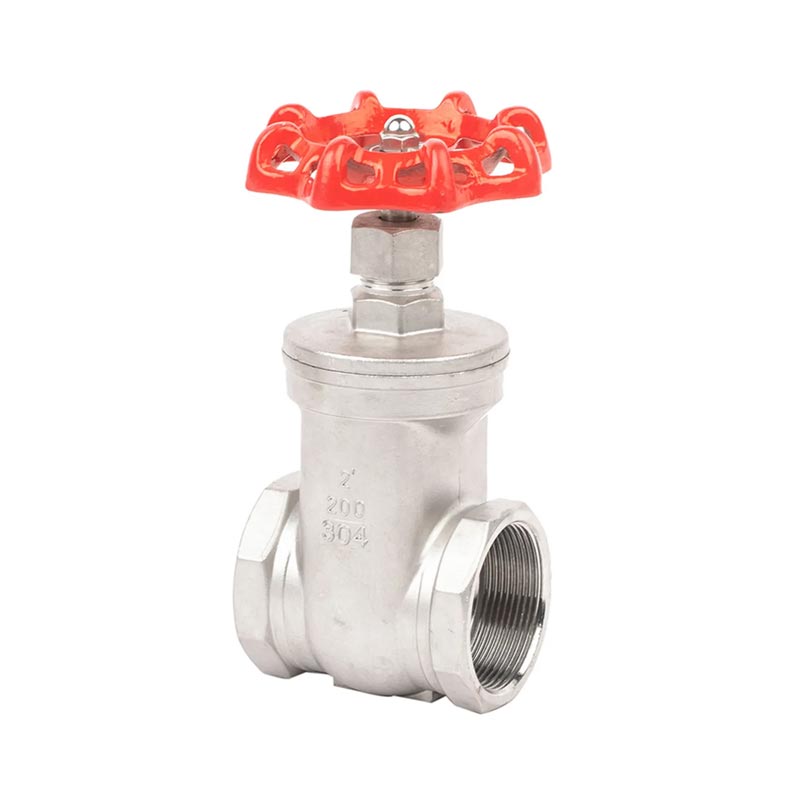

JOEPAI é uma marca de válvulas, a Válvula Gaveta Rosqueada de Aço Inoxidável produzida pela Joepai possui baixa resistência a fluidos, requer menos torque para abertura e fechamento, possui uma forma estrutural relativamente simples e pode ser usada em tubulações com fluxo médio bidirecional. Quando completamente aberta, a superfície de vedação é menos suscetível à erosão pelo meio de trabalho.
A válvula gaveta roscada de aço inoxidável é uma válvula de vedação forçada que requer pressão a ser aplicada ao disco da válvula para evitar vazamento na vedação superfície. O princípio de fechamento de um disco fechado é: a superfície de fechamento fechada e a superfície de fechamento fechada de um disco fechado, bem como os componentes de abertura e fechamento de fechamento fechado de um disco são disquetes em forma de inserção com superfícies planas ou circulares abertas a quente, e os componentes de abertura e fechamento são discos hot swap em forma de inserção que se movem linearmente ao longo da linha central do líquido.
PADRÃO DE ROSCA: NPT, BSPT, DIN259, DIN2999, ISO228 CLASSE A
PRESSÃO MÁXIMA: 1,6MPA
FAIXA DE TEMPERATURA: -20C~232C
MEIO ADEQUADO: ÁGUA, ÓLEO, AR E ALGUNS LÍQUIDOS CORROSIVOS
200PSI(PN16)W.O.G
PADRÃO DE MATERIAL: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Corpo | SS304/SS316 | 7 | Porca de tampa | SS304/SS316 |
| 2 | Disco | SS304/SS316 | 8 | Tronco | SS304/SS316 |
| 3 | Boné | SS304/SS316 | 9 | Lidar | WCB |
| 4 | Junta-A | PTFE | 10 | Arruela de pressão | SS304 |
| 5 | Anel O | VITON | 11 | Porca-caule | SS304 |
| 6 | Junta-B | PTFE |
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 11/4" | 32 | 75 | 80 | 120 |
| 11/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 21/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
